رله SSR تک فاز آتونیکس SR1-4225

تحلیل و بررسی کوتاه  رله SSR تک فاز آتونیکس SR1-4225

  • روش کنترل : قطع - وصل
  • جریان خروجی : 25A
  • تغذیه ورودی : 240-90 ولت DC
  • محدوده ولتاژ خروجی : 240-24 ولت AC
  • نوع خروجی : AC
  • روش نصب : نصب پیچی
ادامه مطلب
استعلام بگیرید
نام تجاری:
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
محصولات مرتبط
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1215 روش کنترل : قطع - وصل جریان خروجی : 15A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1225 روش کنترل : قطع - وصل جریان خروجی : 25A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1240 روش کنترل : قطع - وصل جریان خروجی : 40A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1250 روش کنترل : قطع - وصل جریان خروجی : 50A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1275 روش کنترل : قطع - وصل جریان خروجی : 75A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1415 روش کنترل : قطع - وصل جریان خروجی : 15A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1425 روش کنترل : قطع - وصل جریان خروجی : 25A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1440 روش کنترل : قطع - وصل جریان خروجی : 40A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1450 روش کنترل : قطع - وصل جریان خروجی : 50A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-1475 روش کنترل : قطع - وصل جریان خروجی : 75A تغذیه ورودی : 30-4 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4215 روش کنترل : قطع - وصل جریان خروجی : 15A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه  رله SSR تک فاز آتونیکس SR1-4225 روش کنترل : قطع - وصل جریان خروجی : 25A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه  رله SSR تک فاز آتونیکس SR1-4240 روش کنترل : قطع - وصل جریان خروجی : 40A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه  رله SSR تک فاز آتونیکس SR1-4250 روش کنترل : قطع - وصل جریان خروجی : 50A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4275 روش کنترل : قطع - وصل جریان خروجی : 75A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 240-24 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4415 روش کنترل : قطع - وصل جریان خروجی : 15A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4425 روش کنترل : قطع - وصل جریان خروجی : 25A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4440 روش کنترل : قطع - وصل جریان خروجی : 40A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4450 روش کنترل : قطع - وصل جریان خروجی : 50A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه رله SSR تک فاز آتونیکس SR1-4475 روش کنترل : قطع - وصل جریان خروجی : 75A تغذیه ورودی : 240-90 ولت DC محدوده ولتاژ خروجی : 480-48 ولت AC نوع خروجی : AC روش نصب : نصب پیچی
توضیحات

رله SSR

SSR مخفف Solid State Relay به معنی کلیدهای الکترونیکی و یا رله حالت جامد می­ باشد. SSR را می توان اینگونه تشریح کرد که عملکرد آن شبیه به یک رله الکترومکانیکی می­ باشد با این تفاوت که در این رله ها هیچ قسمت متحرکی وجود ندارد. در واقع SSR یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می ­توان جریان یا ولتاژ بزرگتر را کنترل کرد. از آنجایی که در SSR هیچ قسمت متحرکی وجود ندارد سبب شده است که این رله  مزایایی را نسبت به دیگر رله ها داشته باشد.

رله SSR

مزایای رله حالت ‌جامد نسبت به رله الکترومکانیکی

  • به دلیل نداشتن هیچ قسمت متحرکی، در نتیجه عمر طولانی دارند.
  • در مداراتی که دفعات سوئیچ زنی زیادی لازم است استفاده می شود..
  • عایق‌بندی مناسب در مقابل گرد و خاک و رطوبت
  • زمان قطع و وصل سریع‌تر (حدود 80 بار در ثانیه)
  • مقاومت در برابر لرزش و ضربه
  • عدم ایجاد سروصدا و جرقه و نویز
  • دارای ابعاد فیزیکی کوچک‌تر

معایب رله حالت ‌جامد SSR

  •  نسبت به اتصال کوتاه در خروجی بسیار حساس بوده و به‌سرعت می‌سوزند
  • احتمال روشن شدن اتفاقی در تغییرات شدید ولتاژ و وجود نویز
  •  تجهیزات با جریان راه‌اندازی عدم توانایی سوییچ پایین
  • ایجاد حرارت در حین کار (نیاز به هیت سینک یا فن)
  • قیمت بالاتر نسبت به رله‌های الکترومکانیکی
  • وجود جریان نشتی هنگام خاموش بودن
  • ایجاد نویز و هارمونیک

کاربرد رله حالت‌ جامد SSR

  1. هیترها
  2. هر جا که کلید­زنی بالا مورد نظر باشد مورد استفاده قرار می ­گیرند.

 نکاتی که در انتخاب SSR باید رعایت کرد؟

  • نوع و مقدار ولتاژ کنترل SSR
  •  نوع و مقدار ولتاژ خروجی SSR
  • تعداد فاز SSR (تک فاز، دو فاز، سه فاز)
  • حداکثر جریان مجاز خروجی
  • سرعت و زمان قطع و وصل

نحوه کدخوانی  رله SSR تک فاز آتونیکس SR1-4225

نحوه کدخوانی رله SSR  سری SR1 آتونیکس

 رله SSR تک فاز آتونیکس SR1-4225

رله SSR آتونیکس مدل SR1-4225 با تغذیه ورودی 240~90 ولت AC و از نوع تک فاز می‌باشد. روش کنترل این SSR به‌صورت قطع و وصل (دیجیتال) است. حداکثر جریان قابل‌تحمل خروجی این SSR برابر 25 آمپر است. ولتاژ خروجی SR1-4225 در محدوده 240~24 ولت AC می‌باشد.

به‌طورکلی کاربرد عمده رله‌ها اعم از رله‌های الکترومکانیکی و الکترونیکی (رله حالت‌جامد) در سوئیچ زنی‌ها می‌باشد. رله‌های الکترومکانیکی دارای معایبی چون طول عمر مکانیکی کم، جریان مصرفی بالا، توان مصرفی بالا، صدای سوئیچ و... هستند؛ بنابراین برای حذف این معایب رله‌های الکترونیکی یا رله‌های حالت‌جامد SSR که مخفف Solid State Relay می‌باشد به بازار معرفی شدند.

رله SSR آتونیکس SR1-4225 ازلحاظ کارکرد شبیه رله‌های الکترومکانیکی می‌باشد با این تفاوت که هیچ قسمت متحرکی در آن وجود ندارد و نسبت به رله‌های الکترومکانیکی دارای ابعاد کوچک‌تری هست. به‌طورکلی می‌توان گفت رله حالت‌جامد (SSR) یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می‌توان جریان یا ولتاژ بالاتری را کنترل کرد. SR1-4225 در مداراتی که به سوئيچينگ با تعداد بالا و جریان هدایت زیادی موردنیاز باشد کاربرد دارد. برای مثال می‌توان جهت تغییر دور موتور، سافت استارتر، هیترها و کنترل جهت حرکت موتور DC از این رله استفاده کرد.

SR1-4225 با بدنه‌ای از جنس پلاستیک، به رنگ مشکی می‌باشد. در قسمت پایینی این SSR دو ترمینال جهت ورودی (مانند بوبین رله معمولی) وجود دارد. در قسمت بالا دقیقاً روبروی ترمینال‌های ورودی دو ترمینال خروجی (مانند کنتاکت های رله معمولی) تعبیه شده است. با باز کردن درب‌های بالا و پایین که به‌صورت لولایی می‌باشد مکانی جهت نصب پیچی SSR روی بدنه قرار دارد. روی این SSR نشانگری جهت وجود یا عدم وجود سیگنال ورودی قرار دارد. از مزایای وجود این نشانگر می‌توان به سهولت در عیب‌یابی اشاره کرد.

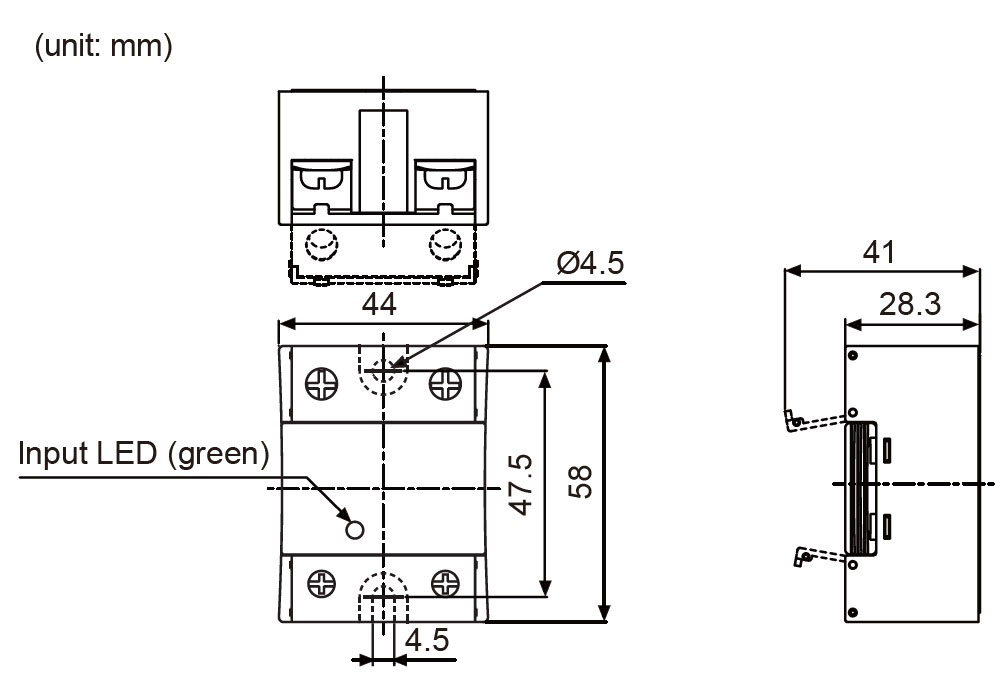

ابعاد  رله SSR تک فاز آتونیکس SR1-4225ابعاد رله SSR سری SR1

ادامه مطلب
جزئیات محصول

مشخصات

نوع قطعه
رله SSR
شیوه کنترل
قطع - وصل (ON/OFF)
تغذیه ورودی رله
90-240VDC
شیوه نصب
نصب پیچی (Screw Fixing)
حداکثر جریان خروجی
25A
محدوده ولتاژ خروجی
24-240VAC
نوع ولتاژ خروجی
AC
شرکت سازنده
آتونیکس
کشور سازنده
کره جنوبی
کد تجاری محصول
SR1-4225
