سنسور القایی

آشنایی با سنسور القایی

یکی از سنسورهای پرکاربرد در صنعت سنسور القایی Proximity sensors یا سنسور مجاورتی است. این سنسورها بدون تماس هستند که حرکت، نزدیک شدن و تماس اجسام فلزی را بدون کوچک‌ترین تماسی تشخیص می‌دهند. این نوع سنسورها بر اساس مدار الکترومغناطیسی عمل می‌کنند. به وسیله سنسور القایی می‌توان به رله‌، شیر برقی و... فرمان مستقیم ارسال کرد.

انواع سنسور القایی بر حسب ویژگی فنی

سنسورهای القایی دارای انواع و اقسام گوناگونی هستند که عبارت است از:

• نوع ورودی یا خروجی AC یا DC، NO یا NC، PNP یا NPN، آنالوگ یا دیجیتا)

• خروجی‌های خاص برای اتصال به شبکه

• تعداد سیم‌های سنسور

• محدوده دمای کارکرد

• فاصله دید سنسور

• سرعت یا فرکانس کاری سنسور القایی

علاوه بر این سنسور القایی به دو نوع Flush  یا  Non-Flush نیز تقسیم می‌شوند.

کاربرد سنسور القایی

سنسورهای القایی مجاورتی دارای کارکردهای گوناگونی به شرح زیر هستند:

• کنترل حرکت

• تشخیص دور موتور

• مناسب برای تشخیص قطعه در محل‌های مانند: نوار نقاله و...

• مناسب برای تشخیص توقف پالت

• خط تولید

• خط مونتاژ

• مناسب برای انتقال زنجیر بالا یا پایین

• مناسب برای تشخیص سیلندر هوا کشیده

• مناسب برای گفتن زمان کاهش سرعت و توقف به VFD

• بسته بندی

• تشخیص موقعیت

• تشخیص حرکت

• قالب تزریق پلاستیک

• مورد استفاده در زمینه های پزشکی به عنوان مثال برای MRI

• مورد استفاده در سنسورهای راهنمایی و رانندگی

• کاربردهای دریایی

• صنعت خودرو

• تشخیص موقعیت و حرکت قطعات فلزی با سرعت حرکت بالا

برندهای تولید کننده سنسور القایی

همان طور که تاکنون گفته شده سنسور القایی مجاورتی در زندگی روزمره م کاربردهای بسیاری دارد و در تمام زندگی روزمره و اتوماسیون صنعتی قابل رویت است. در نتیجه شرکت‌های زیادی به تولید این ابزار چه در داخل و چه در خارج پرداخته‌اند. در این بخش به معرفی برخی از بهترین برندها در این زمینه پرداخته و نگاه اجمالی به برخی از محصولات و ویژگی‌های آن خواهیم داشت.

• سنسور القایی آتونیکس (AUTONICS INDUCTION PROXIMITY SENSOR)

برند آتونیکس یکی از برندهای به نام تولید کننده سنسور مجاورتی است. این شرکت که در سال 1977 در کره جنوبی تاسیس شده است و تاکنون سری‌های مختلف سنسور مجاورتی آتونیکس را عرضه کرده است که عبارت‌اند از:

سنسورهای مجاورتی القایی آتونیکس سری PR، سنسورهای مجاورتی القایی آتونیکس سری PRW، سنسورهای مجاورتی القایی آتونیکس سری PRCM، سنسورهای مجاورتی القایی آتونیکس سری PRD، سنسورهای مجاورتی القایی آتونیکس سری PRDW، سنسورهای مجاورتی القایی آتونیکس سری PRDCM، سنسورهای مجاورتی القایی آتونیکس سری PRA، سنسورهای مجاورتی القایی آتونیکس سری PRAWT، سنسورهای مجاورتی القایی آتونیکس سری PRACM، سنسورهای مجاورتی القایی آتونیکس سری PRDAT، سنسورهای مجاورتی القایی آتونیکس سری PRDAWT، سنسورهای مجاورتی آتونیکس استوانه‌ای با اتصال کابلی سری PRF، سنسور مجاورتی القایی آتونیکس مربعی شکل سری PS/PSN، سنسورهای مجاورتی القایی آتونیکس نوع تخت سری PFI، سنسورهای مجاورتی القایی آتونیکس مربعی شکل سری AS، سنسورهای مجاورتی آتونیکس استوانه‌ای با اتصال کانکتور کابلی و مقاوم در برابر جوشکاری سری PRFAW، سنسورهای مجاورتی آتونیکس استوانه‌ای با اتصال کابلی و مقاوم در برابر جوشکاری سری PRFA که این محصولات دارای ویژگی‌های کاربردی بسیاری هستند که برخی از آن‌ها را در زیر شرح خواهیم داد:

• عمر و دوام بالا

• مناسب برای صنایع با سرعت و دقت بالا

• فرکانس تشخیصی بالا

• مناسب برای دستگاه‌های حساس به فلز

• دارای قطرهای گوناگون

• دارای سری فلش و غیر فلش

• دارای فرکانس پاسخ 1.5 کیلوهرتز

• ولتاژ مصرفی حداکثر  10 میلی‌آمپر

• محدوده دمای محیط عملکرد برابر است با 25- تا 70 درجه سانتی‌گراد و ذخیره سازی برابر است با  30- تا 80 درجه سانتی‌گراد

• محدوده رطوبت محیط عملکرد برابر است با 35 تا 95 درصد و ذخیره سازی برابر است با 35 تا 95 درصد تا 95 (عدم یخ زدگی و تراکم)

• نوع سیم و برق دو سیم DC و سه سیم DC و دو سیم  AC

• دارای فاصله سنجش از 1 میلی‌متر تا 50 میلی‌متر

• سنسور القایی هانیانگ (Hanyang induction proximity sensor)

در میان برندهای تولید کننده اتوماسیون صنعتی در قاره آسیا از برند هانیانگ نباید غافل شد. از جمله سنسورهای القایی تولید شده توسط این برند می‌توان به مواردی مانند: سنسور القایی  هانیانگ سری CUP، سنسور القایی هانیانگ سری FLAT، سنسور القایی هانیانگ سری SQUARE ، سنسور القایی هانیانگ سری   ROUND اشاره کرد. از جمله ویژگی این سنسورها می‌توان موارد زیر را نام برد:

• سنسور جز سنسورهای UnShield یا سربلند و سنسورهای Shield است

• فاصله سنجش 1 تا 15 میلی‌متر

• دارای قطرهای متفاوت

• مدار تقویت شده مقاوم در برابر روغن

• دارای خروجی ترانزیستوری NPN یا PNP  در برخی مدل‌ها

• محدوده دمای محیط عملکرد و ذخیره سازی برابر است با  25- تا 70 درجه سانتی‌گراد (بدون یخ زدن یا تراکم)

• دارای نشانگر عملکرد LED قرمز

• دامنه وسیع ولتاژ منبع تغذیه

• امکان استفاده در ولتاژ منبع تغذیه 12 - 24 V a.c محدوده ولتاژ قابل استفاده 5 – 35 ولت V d.c 12 - 24 V a.c و محدوده ولتاژ قابل استفاده 10 - 30 ولت d.c

• دارای درجه حفاظت IP67 و استاندارد IEC

• جنس بدنه رزین PBT، نگه دارنده کابل پلی استر الاستومر در برخی از سری‌ها

• دارای مدار افزایش نویز داخلی

• خروجی کنترل ظرفیت باز و بستن 200 میلی‌آمپر، حداکثر بار مقاومتی 100 میلی‌آمپر، ولتاژ باقیمانده حداکثر 1.5 ولت با قطبیت حداکثر 3.5 ولت، بدون قطب: حداکثر 5 ولت

• سنسور القایی پپر فوکس (DELTA INDUCTION PROXIMITY SENSOR)

یک شرکت آلمانی به نام در زمینه تولید سنسور القایی مجاورتی برند پپر فونیکس است. از جمله سنسورهای تولید شده توسط این شرکت می‌توان به سری‌های سنسور القایی پپرل فونیکس سری فلزی، سنسورهای القایی پپرل فوکس سری خروجی آنالوگ القایی، سنسورهای القایی پپرل فوکس سری با گذرگاه تحت عنوان As-interface، سنسورهای القایی پپرل فوکس سری مقاوم در برابر فشار، سنسورهای القایی پپرل فوکس سری با افزایش فاصله سوئیچینگ، سنسورهای القایی پپرل فوکس سری با خروجی NAMUR، سنسورهای القایی پپرل فوکس سری محرک‌های سوپاپ، سنسورهای القایی پپرل فوکس سری حلقه، سنسورهای القایی پپرل فوکس سری شکافدار، سنسورهای القایی پپرل فوکس سری رده حفاظتی IP69k، سنسورهای القایی پپرل فوکس سری در میدان های DC و AC قوی (ضد جوش) و سنسورهای القایی پپرل فوکس سری با عملکرد ایمنی اشاره کرد.

از ویژگی‌های کاربر پسند این سنسور می‌توان موارد زیر را نام برد:

• استحکام بالا

• مناسب برای دستگاه‌های حساس به فلز

• عمر و دوام بالا

• تبدیل فاصله جسم به سیگنال خروجی آنالوگ متناسب با فاصله

• مناسب برای صنایع با سرعت و دقت بالا

• استفاده از سنسورهای خروجی آنالوگ القایی برای تشخیص اجسام فلزی در محدوده عملیاتی خاص

• محدوده تشخیص عملیاتی از 2 ، 5 میلی‌متر، 3، 8 میلی‌متر و 15 ، 40 میلی‌متر

• یک شبکه ارتباطی اغلب حسگرها را به هم متصل می‌کند تا هماهنگی سیستم انجام شود و امکان استفاده از چند حسگر وجود دارد

• دارای نشانگر  تاخیر روشن/خاموش سوئیچینگ

• برخی از سری‌ها قادر به تحمل فشارهای تا 350 بار (سبک استوانه‌ای M18) یا 500 بار (سبک استوانه‌ای M12) به صورت دینامیکی بر روی سطح فعال

• سنسور القایی کاکن (KACON INDUCTION PROXIMITY SENSOR)

برند کاکن تولید کننده سنسور القایی در آسیا و کشور کره جنوبی است و توانسته جایگاه خود را در صنعت و کشورهای صنعتی باز کند. از جمله تولیدات این برند در زمینه سنسور القایی مواردی مانند: سنسور القایی کاکن سری KPR، سنسور  القایی کاکن سری KPM، سنسور القایی کاکن سری  KPSاست.

ویژگی این سری سنسورهای کاکن به شرح زیر است:

• دارای خروجی PNP-NPN-NO-NC

• دارای LED با روشنایی بالا

• سنسور مخصوص دمای بالای 120 درجه (مدل مقاوم در برابر حرارت)

• دارای درجه حفاظت  IP67

• دارای خروجی 2سیم، سه سیم و 4 سیم

• محدوده دمای محیط عملکرد و ذخیره سازی برابر است با  30- تا 85 درجه سانتی‌گراد (بدون یخ زدن یا تراکم)

• مناسب برای تشخیص فلزات (آهن، مس، آلومینیوم، استیل و برنج)

• محدوده رطوبت محیط عملکرد و ذخیره سازی برابر است با 35 درصد تا 95 درصد (بدون تراکم)

• اتصال با کابل، کانکتور، کابل-کانکتور

• بدنه تمام فولاد ضد زنگ مقاوم در برابر خوردگی و تمیز کردن در برخی از مدل‌ها

•    دارای فاصله عملکرد 4 میلی متر 10 تا 30 ولت  DCدر برخی مدل‌ها

• سنسور القایی کوینو (KOINO INDUCTION PROXIMITY SENSOR)

برند کوینو یکی دیگر از برندهای تولید کننده سنسور مجاورتی است و از جمله مدل‌های سنسور مجاورتی کوینو می‌توان موارد زیر را نام برد:

 سنسور القایی کوینو سری IPX و سنسور  القایی کوینو سری KPX

از ویژگی‌های سنسور مجاورتی تولید شده توسط این برند  می‌توان به موارد زیر اشاره کرد:

• دارای دو مدل مکعبی و استوانه‌ای

• دارای فاصله تشخیصی 8 تا 15 میلی‌متر با ولتاژ 220

• محدوده ولتاژ عملکردی از ۱۰ تا ۳۰ ولت DC

• عمر و دوام بالا

• دارای مدل‌های دوسیم DC ، دوسیم AC و سه سیم DC

• دارای سنسور خروجی تریستوری PNP

• دارای خروجی NC، NO، NPN-NC، NPN-NO، PNP-NC، PNP-NO

• محدوده دمای محیط عملکرد و ذخیره سازی برابر است با  15- تا 55 درجه سانتی‌گراد (بدون یخ زدن یا تراکم)

• دارای درجه حفاظت IP67 و نفوذ گرد و غبار

• توانایی تشخیص سرعت‌های بالا و فرکانس سوییچینگ ۱ کیلو هرتز

• امکان تغذیه ۱۰ الی ۳۰ ولت DC با جریان مصرفی ۱۰ میلی‌آمپر

• دارای سنسور خروجی NPN

• این نوع سنسور جز سنسورهای UnShield یا سربلند است

• محدوده رطوبت محیط عملکرد و ذخیره سازی برابر است با 35 درصد تا 95 درجه سانتی‌گراد

• استهلاک کم

• مناسب برای صنایع با سرعت و دقت بالا

• بدنه کاملا رزوه شده جهت نصب آسان با مهره‌ای که بر روی آن پیچ شده

• دارای  نمایشگر LED برای نمایش وضعیت خروجی

• توانایی تشخیص سرعت‌های بالا و فرکانس سوییچینگ ۳۵۰ هرتز

• سنسور القایی امرن (OMRON INDUCTION PROXIMITY SENSOR)

در میان تولید کنندکان سنسور القایی نباید از تولید کنندگان ژاپنی و برند امرن غافل شد. از جمله مدل‌های سنسور القایی امرون، سنسور القایی امرن  سری TL-W، سنسور القایی امرن سری E2A، سنسور القایی امرن سری E2B، سنسور القایی امرن سری E2E، سنسور القایی امرن سری E2EQ، سنسور القایی امرن سری E2Q5، سنسور القایی امرن سری E2Q6 است.

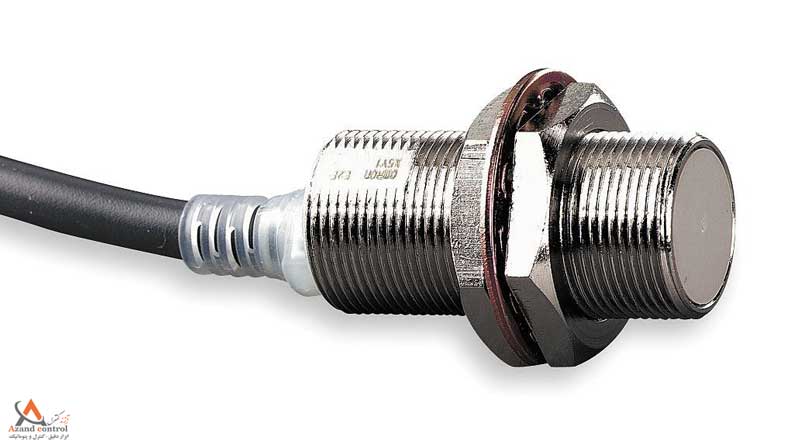

04 سنسور القایی امرون

از ویژگی‌های محصولات تولید شده توسط این برند می‌توان مورد زیر را یاد کرد:

• دارای فاصله سنجش 10 ± 5 میلی‌متر

• دارای مدارهای حفاظتی و حفاظت در برابر اتصال کوتاه بار و سرکوب گر ولتاژ

• مناسب برای صنایع با سرعت و دقت بالا

• مقاومت در برابر لرزش تخریب 10 تا 55 هرتز، دامنه دو برابری 1.5 میلی‌متری به مدت 2 ساعت در جهت‌های  X، Y و Z

• شی قابل تشخیص فلز آهنی

• قابل تنظیم برای فاصله 0 تا 4 میلی‌متر

• گردش دیفرانسیل (Differential travel) 10% حداکثر

• دارای حالت عملیات (با نزدیک شدن جسم حسگر) مدل‌های D1: NO و مدل‌های D2: NC

• محدوده دمای محیط عملکرد و ذخیره سازی برابر است با  25- تا 70 درجه سانتی‌گراد (بدون یخ زدن یا تراکم)

• گرانتی 10 روزه محصول

• عمر و دوام بالا

• سنسور القایی دلتا (DELTA INDUCTION PROXIMITY SENSOR)

برند دلتا یکی از پرطرفدارترین بند تولید کننده اتوماسیون صنعتی است و سنسور القایی دلتا نیز در این مجموع قرار دارد که در دو قطر 12 و 18 تولید و عرضه می‌شوند. از جمله ویژگی‌های سنسور دلتا موارد زیر را می‌توان نام برد:

• فاصله سنجش 2 میلی‌متر در 10 ± درصد، 4 میلی‌متر در 10 ± درصد، 5 میلی‌متر در 10 ± درصد، 8 میلی‌متر در 10 ± درصد و 12 میلی‌متر در 10 ± درصد

• قابلیت تشخیص اشیا آهنی

• دارای نشانگر عملیات (قرمز)

• دارای گواهی بین المللی IP67 و  CE

• امکان حفاظت از مدار الکتریکی

• عمر و دوام بالا

• مناسب برای صنایع با سرعت و دقت بالا

• قابلیت تشخیص اشیا آهنی

• خروجی جریان بار حداکثر 200 میلی‌آمپر و ولتاژ باقیمانده حداکثر 2 ولت (جریان بار: 200 میلی‌آمپر با طول کابل 2 متر)

• محدوده ولتاژ کاری 12 تا 24 VDC (10 تا 30 VDC)، ریپل (p-p): حداکثر تا 10 درصد

• گردش دیفرانسیل حداکثر 10 درصد فاصله حسی

• سنسور القایی لنبائو (LANBAO INDUCTION PROXIMITY SENSOR)

این برند تولید کننده اتوماسیون صنعتی ایتالیایی تولید کننده انواع سنسورهای القایی مانند: سنسور القایی لنبائو (LANBAO) LR08BF02DPOY، سنسور القایی لنبائو (LANBAO) LR08BF02DPOY-E1، سنسور القایی لنبائو (LANBAO) LR08BF02DPOY-E2، سنسور القایی لنبائو (LANBAO) LR12XBF04DNOY، سنسور القایی لنبائو (LANBAO) LR05AF15DPOY-E1، سنسور القایی لنبائو (LANBAO) LR05AF15DPOY، سنسور القایی لنبائو (LANBAO) LR05AF15DNOY، سنسور القایی لنبائو (LANBAO) LE40XZSN20DPR-E2 است.

از ویژگی‌های این سنسور موارد زیر را می‌توان نام برد:

• مناسب برای فلزات

• دارای کارایی بالا

• طراحی شده برای استفاده در صنایع مختلف

• دارای قطرهای مختلف

• سنسور القایی بالوف (INDUCTION PROXIMITY SENSOR Balluff)

یکی از برندهای دیگر تولید کننده سنسور القایی بالوف است. این تولید کننده آلمانی تا کنون توانسته است سنسورهای مجاورتی گوناگونی مانند:

سنسور القایی بالوف  BES 113-356-SA31-S4، سنسور القایی بالوف  BES 515-327-E5-T-S4، سنسور القایی بالوف  BES 516-105-BO-C-03، سنسور القایی بالوف  BES 516-105-SA5، سنسور القایی بالوف  BES 516-114-S4-C، سنسور القایی بالوف BES 516-125-S4-Cکه دارای ویژگی‌های زیر است.

• دارای خروجی PNP

• حداکثر دمای عملکردی محیطی برابر با 70 درجه سانتی‌گراد

• دارای جنس بدنه PBT

• دارای سنسورهای سهسیمه با قابلیت حسگر 4 میلی‌متر

• حداکثر دمای عملکردی محیطی برابر با 25- درجه سانتی‌گراد

سنسور القایی تبریز پژوه

یکی از برندهای خوشنام داخلی در زمینه تولید سنسور القایی برند تبریز پژوه است و این برند تاکنون توانسته است سنسورهای القایی متعددی را تولید و به بازار عرضه کند که عبارت‌اند از:

سنسورهای القایی دو سیمه  AC، سنسورهای القایی دو سیمه  DC، سنسورهای دوسیمه نامور، سنسورهای القایی آنالوگ، سنسورهای القایی DC سه سیمه NPN، سنسورهای القایی DC سه سیمه PNP، سنسورهای القایی چهار سیمه NPN، سنسورهای القایی چهار سیمه PNP، سنسورهای القایی حرارات بالا، سنسورهای القایی فشار بالا.

خرید انواع سنسور

آنچه در این مطلب در مورد آن به گفت‌وگو پرداختیم سنسور القایی (Proximity sensors) است. سنسورها القایی یا مجاورتی همان طور که مشاهده کردید دارای انواع و اقسام کارکردها و مدل‌ها هستند که حرکت، نزدیک شدن و تماس اجسام فلزی را بدون کوچک‌ترین تماسی تشخیص می‌دهند. برای خرید انواع سنسور القایی می‌توانید به آزندکنترل نمایندگی  رسمی فروش انواع سنسور مراجعه کنید و قیمت آن را از طریق واتساپ استعلام بگیرد.
