قیمت و خرید منبع تغذیه فونیکس کنتاکت آلمان

یکی از منبع تغذیه خارجی با کیفیت و موجود در بازار منبع تغذیه فونیکس کنتاکت (PHOENIX CONTACT POWER SUPPLY) است و برای کاربردهای مختلف طراحی و ساخته شده است. منبع تغذیه فونیکس کنتاکت دارای مدل‌های مختلفی مانند: منبع تغذیه فونیکس کنتاکت سری TRIO، منبع تغذیه فونیکس کنتاکت سری QUINT، منبع تغذیه فونیکس کنتاکت سری UNO، منبع تغذیه فونیکس کنتاکت سری STEP است. آزند کنترل؛ نمایندگی منبع تغذیه فونیکس کنتاکت قصد دارد در این مطلب به بررسی خصوصیات و این منبع تغذیه بپردازد.

منبع تغذیه فونیکس کنتاکت

منبع تغذیه فونیکس کنتاکت دارای مدل‌های مختلفی است که هر کدام علاوه بر ویژگی‌های فنی مشترک در برخی از فاکتورها مانند خروجی، جریان ورودی و... با هم تفاوت‌های دارند که کارای هر کدام را متفاوت می‌کند در ادامه به شرح ویژگی هر کدام از مدل‌ها می‌پردازیم:

منبع تغذیه فونیکس کنتاکت سری TRIO

از منبع تغذیه فونیکس کنتاکت سری TRIO در موادری مانند کشتی سازی یا مهندسی فرآیند، ساخت ماشین آلات و تولید سیستم‌ها، اتوماسیون ساختمان و... استفاده می‌شود که از ویژگی‌های بارز آن می‌توان به موارد زیر اشاره کرد:

 منبع تغذیه فونیکس کنتاکت سری TRIO

دارای سوئیچ اولیه با اتصال فشاری برای نصب ریل DIN

ورودی تک فاز

خروجی 24 ولت DC/10 A

دارای عملکرد استاندارد

دارای اتصال فشاری برای استفاده در ماشین سازی

دارای طراحی الکتریکی و مکانیکی بسیار قوی

تضمین تامین مطمئن همه بارها

نوع شبکه ستاره

محدوده ولتاژ ورودی نامی 100 V AC تا 240 V AC

محدوده ولتاژ ورودی 100 V AC ... 240 V AC -15 % ... +10 %

ولتاژ کلید برابر با 75 ولت AC

ولتاژ خاموشی برابر با 70 ولت AC

قدرت الکتریکی، حداکثر 300 ولت AC، 15 ثانیه

ولتاژ شبکه معمولی 120 ولت AC و 230 ولت AC

ولتاژ تغذیه AC/DC

جریان هجومی ≤ 25 A (معمولی)

انتگرال جریان هجومی < 0.5 A2s

نوع محدودیت جریان هجومی 25 A (پس از 1 میلی ثانیه)

محدوده فرکانس AC 50 هرتز تا 60 هرتز  10 ± درصد

نوع زمان بافر اصلی 15 میلی‌ثانیه (120 ولت متناوب)

مصرف جریان 3.1 آمپر (100 ولت AC)، 2.4 آمپر (120 ولت AC)،  1.3 آمپر (230  ولت AC )، 1.4 آمپر (240 ولت AC)

توان مصرفی نامی 285 VA

مدار حفاظت از نوسانات گذرا، واریستور

ضریب توان (cos phi) 0.93

زمان پاسخ معمولی کمتر از 1 ثانیه

فیوز ورودی 6.3 A (داخلی محافظت دستگاه)

بریکر پیشنهادی برای حفاظت ورودی 6A و 16A (ویژگی‌های B, C, D, K)

جریان تخلیه PE برابر با PE < 3.5 میلی‌آمپر

ضریب توان > 0.9 (120 ولت AC) و > 0.9 (230 ولت AC)

محدوده ولتاژ ورودی اسمی 110 ولت DC ... 250 ولت DC

محدوده ولتاژ ورودی 110 ولت DC و 250 ولت DC (10- تا 10+ درصد)

نوع ولتاژ ولتاژ تغذیه AC/DC

زمان بافر اصلی > 15 میلی‌ثانیه (230 ولت AC)

مصرف جریان 2.5 آمپر (110 ولت DC) و 1.1 آمپر (250 ولت DC)

کنترل انحراف < 1 % (تغییر بار، استاتیک 10 % ... 90 %)، < 3 % (تغییر بار دینامیکی 10 % ... 90 % , 10 هرتز)، < 0.1 % (تغییر ولتاژ ورودی 10 ± %)

دارای ضد اتصال کوتاه و اثبات بی باری

دارای اتصال موازی برای افزونگی و افزایش ظرفیت و اتصال به صورت سری

روش اتصال، اتصال فشاری

سطح مقطع هادی حداقل جامد. 0.2 میلی‌متر مربع

حداکثر سطح مقطع هادی جامد 4 میلی‌متر مربع

سطح مقطع هادی انعطاف پذیر حداقل. 0.2 میلی‌متر مربع

سطح مقطع هادی حداکثر انعطاف پذیر. 2.5 میلی‌متر مربع

سطح مقطع هادی AWG حداقل. 24

سطح مقطع هادی AWG حداکثر. 12

طول کش 10 میلی‌متر

 منبع تغذیه فونیکس کنتاکت سری TRIO

مزایای منبع تغذیه فونیکس کنتاکت سری TRIO

از مزایای منبع تغذیه فونیکس کنتاکت می‎توان به موارد زیر اشاره کرد:

عمر و دوام بالا

مناسب برای اتوماسیون صنعتی

می‌توانید قیمت منبع تغذیه فونیکس کنتاکت سری TRIO را از طریق واتسپ استعلام بگیرید و این مدل منبع تغذیه فونیکس کنتاکت را از فروشگاه آزندکنترل نمایندگی رسمی منبع تغذیه فونیکس خریداری کنید.

برای دریافت دیتاشیت یا دفترچه راهنمای انگلیسی منبع تغذیه فونیکس کنتاکت سری TRIO اینجا کلیک کنید.

برای دریافت راهنمای استفاده انگلیسی منبع تغذیه فونیکس کنتاکت سری TRIO اینجا کلیک کنید.

منبع تغذیه فونیکس کنتاکت سری QUINT

از منبع تغذیه فونیکس کنتاکت سری QUINT در موادری مانند کشتی سازی یا مهندسی فرآیند، ساخت ماشین آلات و تولید سیستم‌ها، اتوماسیون ساختمان و... استفاده می‌شود که از ویژگی‌های بارز آن می‌توان به موارد زیر اشاره کرد:

 منبع تغذیه فونیکس کنتاکت سری QUINT

منبع تغذیه فونیکس کنتاکت سری QUINT



مبدل DC/DC با سوئیچ اولیه با حداکثر عملکرد

نصب ریل DIN

فناوری SFB (شکست فیوز انتخابی)

ورودی 12 ولت DC

خروجی 24 ولت DC، 5 آمپر

گزارش وضعیت‌های عملیاتی بحرانی قبل از وقوع خطا

محدوده ولتاژ ورودی نامی 12 ولت DC 25- تا 40+ درصد

محدوده ولتاژ ورودی 9 ولت DC تا 16.8 ولت DC

شماره ورودی برد وسیع

قدرت الکتریکی، حداکثر 25 ولتDC  (60 ثانیه)

نوع جریان هجومی 2 الف

انتگرال جریان هجومی < 0.07 A2s

محدودیت جریان هجومی 2 A

نوع زمان بافر اصلی 4 میلی‌ثانیه (12 ولت DC)

جریان مصرفی 14 آمپر (12 ولت DC)

زمان پاسخگویی معمولی 300 میلی‌ثانیه (از SLEEP MODE)

زمان روشن شدن < 1 ثانیه

فیوز ورودی 30 A (آهسته دم، داخلی)

حفاظت ورودی 10 A ت A16 (ویژگی B، C، D، K یا قابل مقایسه)

عملکرد برق خروجی روشن/خاموش (ریموت)

روشن بودن توان خروجی پیش‌فرض (بیش از 40 kΩ/24 ولت DC/پل باز بین REM و SGnd)

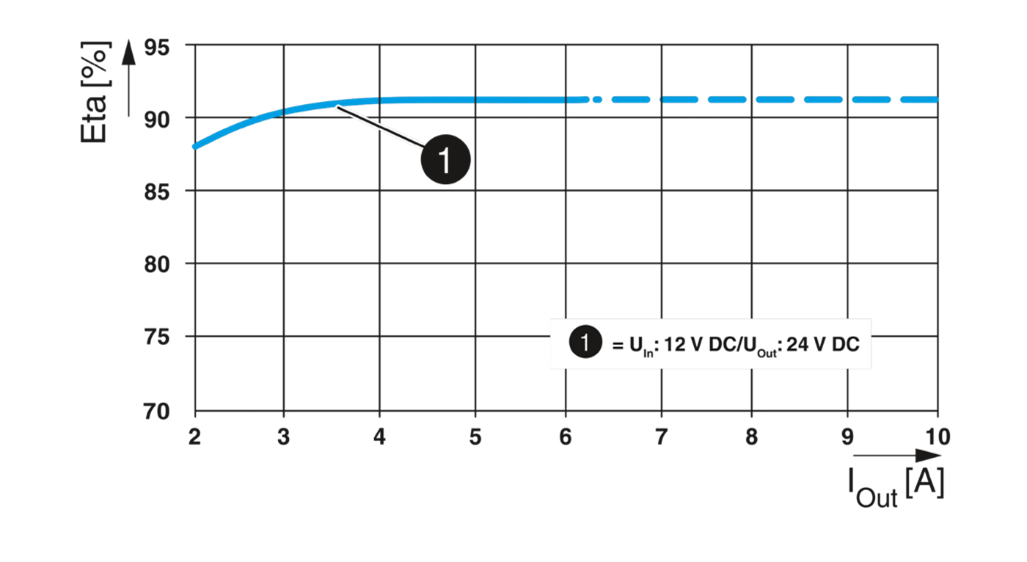

نوع کارایی 91.3 % (24 ولت DC)

مشخصه خروجی U/I پیشرفته

سکسکه هوشمند

حالت فیوز

ولتاژ خروجی اسمی 24 ولت DC

محدوده تنظیم ولتاژ خروجی (USet) 24 V DC ... 29.5 V DC (> 24 V DC، ظرفیت ثابت)

جریان خروجی نامی 5 A

تقویت استاتیک(IStat.Boost)) 6.25 A

تقویت پویا (IDyn.Boost) 10 A (5 s)

شکستن فیوز انتخابی (ISFB) 30 A (15 ms)

قطع کننده مدار مغناطیسی A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4

دارای ضد اتصال کوتاه

دارای اثبات بی باری

توان خروجی (PN) 120 وات

توان خروجی (PSstat. Boost))  150 وات

توان خروجی (PDyn. Boost) 240 وات (5 ثانیه)

مقاومت ولتاژ فیدبک ≤ 35 ولت DC

محافظت در برابر اضافه ولتاژ در خروجی (OVP) ≤ 32 V DC

ریپل باقیمانده < 20 mVPP

انحراف کنترل < 1 % (تغییر بار، استاتیک 10 % ... 90 %)

زمان افزایش کمتر از 1 ثانیه (UOUT (10 % ... 90

اتصال سری

حداکثر اتلاف توان بدون بار < 2 وات

حداکثر بار نامی تلفات توان < 13 W

اتلاف انرژی SLEEP MODE < 1 W

دارای اتصال موازی ، برای افزونگی و افزایش ظرفیت

ارتباط دیجیتال 20 میلی‌آمپر

دارای گزینه سیگنال ولتاژ خروجی، جریان خروجی، توان خروجی، ساعات کاری، هشدار اولیه دمای بالا، محدودیت ولتاژ OVP

ولتاژ ورودی UIN پیش فرض

منبع تغذیه فونیکس کنتاکت سری QUINT

منبع تغذیه فونیکس کنتاکت سری QUINT

مزایای منبع تغذیه فونیکس کنتاکت سری QUINT

از مزایای منبع تغذیه فونیکس کنتاکت می‎توان به موارد زیر اشاره کرد:

عمر و دوام بالا

مناسب برای اتوماسیون صنعتی

می‌توانید قیمت منبع تغذیه فونیکس کنتاکت سری QUINT را از طریق واتسپ استعلام بگیرید و این مدل منبع تغذیه فونیکس کنتاکت را از فروشگاه آزندکنترل نمایندگی رسمی منبع تغذیه فونیکس خریداری کنید.

برای دریافت دیتاشیت یا دفترچه راهنمای انگلیسی منبع تغذیه فونیکس کنتاکت سری QUINT اینجا کلیک کنید.

برای دریافت راهنمای استفاده انگلیسی منبع تغذیه فونیکس کنتاکت سری QUINT اینجا کلیک کنید.

منبع تغذیه فونیکس کنتاکت سری UNO

از منبع تغذیه فونیکس کنتاکت سری UNO در موادری مانند کشتی سازی یا مهندسی فرآیند، ساخت ماشین آلات و تولید سیستم‌ها، اتوماسیون ساختمان و... استفاده می‌شود که از ویژگی‌های بارز آن می‌توان به موارد زیر اشاره کرد:

 منبع تغذیه فونیکس کنتاکت سری UNO

با سوئیچ اولیه برای نصب ریل DIN،

ورودی 1 فاز

خروجی 24 ولت DC 60 وات

به دلیل چگالی توان بالا، راه حل ایده آلی برای بارهای تا 240 وات، به ویژه در جعبه های کنترل فشرده است.

درجه بالای راندمان و تلفات کم

محدوده ولتاژ ورودی نامی 100 و 240 ولت AC

محدوده ولتاژ ورودی 85 ولت و 264 ولت AC

محدوده ولتاژ ورودی 85 V AC  تا 264 V AC

نوع ولتاژ منبع تغذیه AC

جریان هجومی <30 A

انتگرال جریان هجومی < 0.5 A2s

محدوده فرکانس 50 هرتز  و 60 هرتز AC

محدوده فرکانس 50 هرتز تا 60 هرتز  10± درصد

زمان بافر اصلی > 20 میلی ثانیه (120 ولت AC) و > 85 ms (230 V AC)

نوع مصرف فعلی 1.3 A  100 ولت AC

توان مصرفی اسمی 135.5 VA

مدار حفاظت از نوسانات گذرا و واریستور

ضریب توان (cos phi) 0.49

زمان پاسخ معمولی کمتر از 1 ثانیه

فیوز ورودی 2.5 A (آهسته دمنده، داخلی)

فیوز پشتیبان مجاز B6 B10 B16

بریکر پیشنهادی برای حفاظت ورودی 6 A تا 16A (ویژگی‌های B, C, D, K)

نوع کارایی 88 درصد (120 ولت متناوب)

مشخصه خروجی HICCUP

ولتاژ خروجی نامی 24 DC ولت  ± 1 درصد

جریان خروجی نامی (IN) 2.5 A (-25 درجه سانتی‌گراد ... 55 درجه سانتی‌گراد)

کاهش 55 درجه سانتی‌گراد ... 70 درجه سانتی گراد (2.5٪/K)

مقاومت ولتاژ فیدبک < 35 ولت DC

محافظت در برابر اضافه ولتاژ در خروجی ≤ 35 V DC

انحراف کنترل < 1 درصد (تغییر بار، استاتیک 10  درصد تا  90  درصد)

< 2 % (تغییر بار دینامیکی 10  درصد 90  درصد 10 هرتز)

< 0.1 % (تغییر ولتاژ ورودی 10 ±  درصد)

ریپل باقیمانده < 30 mVPP (با مقادیر نامی)

دارای ضد اتصال کوتاه

توان خروجی 60 وات

حداکثر اتلاف توان بدون بار < 0.3 وات

حداکثر بار اسمی تلفات توان < 7 وات

زمان افزایش کمتر از 0.5 ثانیه

زمان پاسخ < 2 میلی‌ثانیه

دارای اتصال موازی برای افزونگی و افزایش ظرفیت

دارای اتصال در سری

روش اتصال پیچی

سطح مقطع هادی حداقل جامد 0.2 میلی‌متر مربع

حداکثر سطح مقطع هادی جامد 2.5 میلی‌متر مربع

سطح مقطع هادی انعطاف پذیر حداقل 0.2 میلی‌متر مربع

سطح مقطع هادی حداکثر انعطاف پذیر 2.5 میلی‌متر مربع

نقطه ترمینال تک هادیمنعطف با فرول حداقل 0.2 میلی‌متر مربع

 منبع تغذیه فونیکس کنتاکت سری UNO

مزایای منبع تغذیه فونیکس کنتاکت سری UNO

از مزایای منبع تغذیه فونیکس کنتاکت می‎توان به موارد زیر اشاره کرد:

عمر و دوام بالا

مناسب برای اتوماسیون صنعتی

می‌توانید قیمت منبع تغذیه فونیکس کنتاکت سری UNO را از طریق واتسپ استعلام بگیرید و این مدل منبع تغذیه فونیکس کنتاکت را از فروشگاه آزندکنترل نمایندگی رسمی منبع تغذیه فونیکس خریداری کنید.

برای دریافت دیتاشیت یا دفترچه راهنمای انگلیسی منبع تغذیه فونیکس کنتاکت سری UNO اینجا کلیک کنید.

برای دریافت راهنمای استفاده انگلیسی منبع تغذیه فونیکس کنتاکت سری UNO اینجا کلیک کنید.

منبع تغذیه فونیکس کنتاکت سری STEP

از منبع تغذیه فونیکس کنتاکت سری STEP در موادری مانند کشتی سازی یا مهندسی فرآیند، ساخت ماشین آلات و تولید سیستم‌ها، اتوماسیون ساختمان و... استفاده می‌شود که از ویژگی‌های بارز آن می‌توان به موارد زیر اشاره کرد:



با سوئیچ اولیه برای نصب ریل DIN

ورودی 1 فاز

خروجی 24  DC ولت 2.5 A

منبع تغذیه STEP POWER برای تابلوهای توزیع

محدوده منبع تغذیه STEP POWER به ویژه برای اتوماسیون ساختمان

تلفات کم در بیکاری و درجه بازده بالا حداکثر بهره وری انرژی

محدوده ولتاژ ورودی نامی 100 ولت 240 ولت AC

محدوده ولتاژ ورودی 85 ولت 264 ولت AC ، 95 ولت DC ... 250 ولت DC

محدوده ولتاژ ورودی AC 85 V AC  تا  264 V AC

محدوده ولتاژ ورودی DC 95 V DC  تا 250 V DC

نوع ولتاژ ولتاژ تغذیه AC/DC

جریان هجومی کمتر از 15 A (معمولی)

انتگرال جریان هجومی < 0.6 A2s

محدوده فرکانس AC 45 هرتز تا 65 هرتز

محدوده فرکانس DC 0 هرتز

نوع زمان بافر اصلی 20 میلی ثانیه (120 ولت متناوب)

مصرف جریان 0.8 A (120 V AC)، 0.4 A (230 V AC)

توان مصرفی اسمی 124.3 VA

مدار حفاظت از نوسانات گذرا، واریستور

ضریب توان (cos phi) 0.56

زمان پاسخ معمول < 0.5 ثانیه

فیوز ورودی 3.15 A (آهسته دم، داخلی)

بریکر پیشنهادی برای حفاظت ورودی 6A  تا 16A (ویژگی‌های B, C, D, K)

محدوده ولتاژ ورودی AC 85 V AC ... 264 V AC

محدوده ولتاژ ورودی DC 95 V DC ... 250 V DC

محدوده فرکانس AC 45 هرتز ... 65 هرتز

زمان پاسخ معمول < 0.5 ثانیه

مشخصه خروجی U/I

ولتاژ خروجی نامی 24 ولت DC ± 1 %

تنظیم ولتاژ خروجی (USet) 22.5 V DC ... 29.5 V DC (> 24 V DC، ظرفیت ثابت محدود شده)

جریان خروجی Imax 4.4 A

جریان خروجی نامی (IN) 2.5 A (-25 درجه سانتی‌گراد ... 55 درجه سانتی‌گراد)، 2.75 A (-25 °C ... 40 °C permanent) درجه سانتی‌گراد ... 40 درجه سانتی‌گراد دائمی)

کاهش 55 درجه سانتی‌گراد ... 70 درجه سانتی‌گراد (2.5٪/K)

مقاومت ولتاژ فیدبک ≤ 35 ولت DC

محافظت در برابر اضافه ولتاژ در خروجی ≤ 35 V DC

انحراف کنترل < 1 درصد (تغییر بار، استاتیک 10 % ... 90 %)



< 2 % (تغییر بار، دینامیک 10 % ... 90 %)

< 0.1 % (ورودی تغییر ولتاژ 10 ± %)

ریپل باقیمانده < 80 mVPP (20 MHz)

توان خروجی 60 وات

اوج ولتاژ سوئیچینگ بار نامی < 40 mVPP (20 MHz)

حداکثر اتلاف توان بدون بار < 0.7 وات

ماشین بار اسمی تلفات توان 9.9 وات

زمان افزایش کمتر از 0.5 ثانیه ((10٪ ... 90٪

دارای ارتباط موازی برای افزایش و افزایش ظرفیت

دارای ارتباط در سری

روش اتصال پیچی

سطح مقطع هادی حداقل جامد 0.2 میلی‌متر مربع

حداکثر سطح مقطع هادی جامد 2.5 میلی‌متر مربع

سطح مقطع هادی انعطاف پذیر حداقل 0.2 میلی‌متر مربع

سطح مقطع هادی حداکثر انعطاف پذیر 2.5 میلی‌متر مربع

سطح مقطع هادی AWG حداقل 24



مزایای منبع تغذیه فونیکس کنتاکت سری STEP

از مزایای منبع تغذیه فونیکس کنتاکت می‎توان به موارد زیر اشاره کرد:

عمر و دوام بالا

مناسب برای اتوماسیون صنعتی

می‌توانید قیمت منبع تغذیه فونیکس کنتاکت سری STEP را از طریق واتسپ استعلام بگیرید و این مدل منبع تغذیه فونیکس کنتاکت را از فروشگاه آزندکنترل نمایندگی رسمی منبع تغذیه فونیکس خریداری کنید.

برای دریافت دیتاشیت یا دفترچه راهنمای انگلیسی منبع تغذیه فونیکس کنتاکت سری STEP اینجا کلیک کنید.

برای دریافت راهنمای استفاده انگلیسی منبع تغذیه فونیکس کنتاکت سری STEP اینجا کلیک کنید.

خرید منبع تغذیه فونیکس کنتاکت

یکی از ابزارهای که در صنعت و اتوماسیون صنعتی بسیار کاربرد دارد منبع تغذیه است. این ابزار با برندهای مختلف تولید شده و به بازار عرضه می‌شود که منبع تغذیه فونیکس کنتاکت نیز در این دسته قرار دارد. اگر به دنبال یک منبع تغذیه مناسب برای امور صنعتی خود هستید ما به شما منبع تغذیه فونیکس کنتاکت را پیشنهاد می‌کنیم. برای خرید منبع تغذیه فونیکس کنتاکت سری TRIO، منبع تغذیه فونیکس کنتاکت سری QUINT، منبع تغذیه فونیکس کنتاکت سری UNO، منبع تغذیه فونیکس کنتاکت سری STEP می‌توانید به آزند کنترل نمایندگی منبع تغذیه فونیکس کنتاکت مراجعه کنید.
