xima G 0.37 kw | اینورتر زیما مدل G

تحلیل و بررسی کوتاه خرید xima G 0.37 kw | اینورتر زیما مدل G

  • سازگاری با انواع کاربردهای صنعتی
  • توابع کنترلی پیشرفته
  • الگوریتم های کنترلی V/F و Sensorless vector
  • تابع Autotune هوشمند
  • قابلیت تغییر نرم افزاری مطابق با نیاز متخصصین
  • طراحی compact با ابعاد مناسب
ادامه مطلب
استعلام بگیرید
نام تجاری:
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
محصولات مرتبط
4,473,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD007B21A اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
5,485,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD007B43A اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
5,069,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD015B21A اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
6,017,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD015B43A اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
6,784,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD022B21 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
6,805,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD022B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
8,903,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD037B23 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
9,060,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD037B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
16,508,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD055B23 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
12,514,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD055B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
18,478,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD075B23 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
14,665,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD075B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
21,921,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD110B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
26,703,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD150B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
33,200,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD185B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
36,700,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD220B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
53,400,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD300B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
61,800,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD370B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
74,800,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD450B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
94,800,000 تومان (بدون مالیات)
تحلیل وبررسی کلی اینورتر دلتا مدل VFD550B43 اینورترهای سری B دلتا دسته ای از درایوهای وکتور دلتا برای کنترل حلقه بسته و حلقه باز بدون حساسیت AC می باشند. سری اینورترهای B درایوهای AC همه منظوره شرکت دلتا محسوب شده و...
توضیحات

مشخصات فنی اینورتر زیما

از نکات حائز اهمیت اینورتر های زیما، ابعاد کوچکتر در توان های بالاتر در مقایسه با اغلب رقبای آسیایی و اروپایی، ساخت قالب هیت سینک اختصاصی، قالب ساده بدنه اما با کیفیت بالا و همچنین انتخاب بهترین خازن الکترولیتی برای محصولات زیما می باشد. در تولید اینورتر های زیما تلاش شده است محصول ارائه شده دارای قیمت مناسب و کیفیتی معادل برند های اروپائی باشد، از این رو در طراحی درایو زیما چندین هدف تعیین گردیده تا پس از نیل به تمامی آن ها محصولی درخور بازار ایران تولید گردد.

درایوهای زیما در دو نوع تک فاز با ولتاژ ورودی 230VAC-1PH و سه فاز با ولتاژ ورودی 380VAC-3PH موجود می باشد که با استفاده از الگوهای کنترلی حرکت و گشتاور بسیار خوبی را برای موتور ارائه می دهد.

مشخصات فنی اینورتر زیما

این اهداف شامل:

  1. استفاده از بهترین قطعات با کیفیت بسیار بالا (طول عمر بسیار زیاد)
  2. طراحی با بهره گیری از تکنولوژی های روز طراحی درایو (کاهش هزینه های تولید)
  3. حداکثر زمان و کمترین قید برای ایجاد یک گارانتی معتبر و خدمات پس از فروش طولانی مدت
  4. کاهش هزینه های سرویس سالیانه و تعمیرات (حداقل هزینه سرویس در دوران خدمات پس از فروش)
  5. منحنی حرکت مناسب با حداقل تنظیمات ممکن (کیفیت بالای عملکرد)
  6. انطباق با استاندارد های جهانی و ملی (درخور بازار ایران)
  7. راحتی در نصب و تنظیمات (نصب آسان برای مشتری)

همچنین اینورتر زیما با بهره گیری از نرم افزار اختصاصی زیما تاچ امکان دسترسی و تنظیم پارامتر های اینورتر را برای کاربر فراهم می نماید. کاربران با استفاده از ماژول و نرم افزار زیما تاچ می توانند تلفن همراه خود را به درایو متصل کرده و به راحتی به تمامی پارامتر ها دسترسی پیدا کنند. تنظیمات پیش فرض برای کاربری های مختلف، امکان مشاهده پروژه های قبلی از طریق پروفایل نصب، مشاهده ی پارامتر های مانیتورینگ و تاریخچه خطا ها و همچنین امکان اتصال به مرکز خدمات و انجام تنظیمات درایو توسط متخصصین زیما از دیگر ویژگی های نرم افزار زیما تاچ به شمار می آید.

طراحی نرم افزار زیما تاچ به نحوی می باشد که کاربران بتوانند در محیطی با رابط کاربری آسان، امکان مشاهده، تنظیم و ایجاد فایل Back-Up از پارامتر های عملکردی درایو های زیما را دارا باشند. همچنین این امکان برای کاربران وجود دارد تا از طریق اتصال نرم‌ افزار به اینترنت، به آخرین نسخه‌ی نرم‌ افزار زیما تاچ دسترسی پیدا کنند.

اینورتر زیما XIMA بر مبنای نیاز صنعتگران و تولیدکنندگان ایرانی طراحی و بهینه شده و قیمت مناسب، راحتی نصب و راه اندازی و همچنین خدمات پس از فروش سریع و باصرفه، از جمله مواردی است که شرکت زیما توجه خاصی به آنها داشته است.

این سری از درایو های زیما با توجه به کاهش هزینه های گزاف و کاهش زمان نصب و راه اندازی و افزایش طول عمر و بازدهی طراحی شده است.

سخت افزار و ویژگی های نرم افزاری درایوهای زیما به گونه ای است که استفاده دستگاه را در کاربری های فن و بوستر پمپ، جرثقیل و پله برقی ها، دستگاه های جمع کنده، نوارهای نقاله و تابلوهای برق و فرمان به صورت بهینه امکان پذیر کرده است.

در بیان ویژگی های عمومی اینورترهای زیما XIMA، می توان به افزایش طول عمر و بازدهی، قیمت بسیار مناسب، دو سال گارانتی تعویض، ترمینال بندی استاندارد برای سادگی نصب و راه اندازی، سادگی مونتاژ و دمونتاژ در جهت کاهش هزینه های سرویس و نگهداری، ابعاد کوچک، انعطاف در هماهنگی با نیاز مشتری، پشتیبانی و خدمات ویژه اشاره نمود.

 مشخصات  کلی اینورتر زیما  XIMA:

  • تحمل اضافه جریان در برابر 150% جریان نامی به مدت یک دقیقه
  • دارای گشتاور راه اندازی 150% در فرکانس 5Hz
  • قابلیت بوست گشتاور
  • دارای مدهای کنترل فرکانسی V/F و Sensor less و Slip Compensation
  • الگوهای مختلف V/F مانند Curve، Linear و User defined
  • 5 ورودی مولتی دیجیتال برنامه پذیر و یک ورودی پرسرعت HSI با فرکانس ورودی 2-10kHz
  • 3 ورودی مولتی فانکشن آنالوگ شامل دو ورودی ولتاژ 0-10V و یک ورودی جریانی 4-20mA
  • دارای توابع کنترلی پیشرفته
  • دارای کنترل کننده های PID و on-off
  • دارای کی پد جداشونده
  • مناسب برای انواع کاربردها پمپ، فن، نوار نقاله و …
  • قابلیت شبکه شدن از طریق اتصال Modbus RS-485
  • حفاظت پیشرفته از درایو و موتور
  • شرایط محیطی: -10 تا 50 درجه سانتی گراد و میزان رطوبت کمتر از 85%
  • درجه حفاظت: IP20

درایوهای زیما در دو نوع تک فاز با ولتاژ ورودی 200-260VAC-1PH و سه فاز با ولتاژ ورودی 330-460VAC-3PH  موجود می باشد که با استفاده از الگوهای کنترلی حرکت و گشتاور بسیار خوبی به موتور می دهد. این اینورترها در سه تیپ مختلف :

  • صنعتی سری G شامل مدل های G100 و G200 در توان های مختلف 4-15kW
  • پمپی سری P شامل مدل های P100 و P200 در توان های مختلف 4-15kW
  • آسانسوری سری L شامل مدل های L100 و L200 در توان های مختلف 5–15kW

و در سه سایز A، B و C عرضه می گردد که ابعاد و مشخصات فیزیکی آن در جدول زیر آورده شده است.

ابعاد و مشخصات فیزیکی درایوهای زیما XIMA:

ابعاد و مشخصات فیزیکی درایوهای زیما XIMA

ابعاد و مشخصات فیزیکی درایوهای زیما XIMA

مشخصات پلاک و نحوه کد خوانی اینورترهای زیما:

مشخصات پلاک و نحوه کد خوانی اینورترهای زیما

نرم افزار اینورترهای زیما XIMA:

  • اپلیکیشن اینورتر زیما XIMA با نام XIMA Touch با قابلیت های
  • دسترسی و تنظیم پارامترهای درایو از طریق تلفن همراه
  • ایجاد فایل Backup از پارامترهای تنظیمی و انتقال به درایوهای دیگر
  • تنظیمات پیش فرض برای کاربرد های صنعتی مختلف
  • اتصال به مرکز خدمات زیما و انجام تنظیمات درایو توسط متخصصین شرکت زیما
  • مشاهده پروژه های قبلی از طریق پروفایل نصب
  • مشاهده پارامترهای مانیتورینگ و تاریخچه خطاها

اینورتر زیما سری G (صنعتی)

اینورتر زیما سری صنعتی در ۱۵ مدل مختلف، با بهره گیری از توابع کنترلی پیشرفته و متنوع، با انواع کاربری های صنعتی سازگاری دارد. این درایو ها با بهره گیری از تکنولوژی طراحی IGBT دیسکریت Infineon که موجب کاهش شدید حجم اینورتر و هزینه های گارانتی، سرویس و تعمیرات می گردد و همچنین سیستم خنک کننده اختصاصی، بهترین عملکرد را در سخت ترین شرایط جوی و محیطی از خود نشان می دهند.

اینورتر زیما سری G

اینورتر های سری G زیما در مدل های G100 و G200 در دو نوع تک فاز و سه فاز و همچنین در توان های 0.4 الی 15 کیلووات عرضه می گردد.

ویژگی های درایو زیما سری G

  • سازگاری با انواع کاربردهای صنعتی
  • توابع کنترلی پیشرفته
  • الگوریتم های کنترلی V/F ،Sensorless vector
  • تابع اتوتیون هوشمند
  • امکان تغییرات نرم افزاری و آپدیت برای کاربرد های صنعتی خاص
  • طراحی کامپکت با ابعاد مناسب
  • کنترلر PID و ON/OFF
  • قابلیت بوست گشتاور
  • قابلیت شبکه شدن از طریق پروتکل Modbus با استفاده از ورودی سریال RS-485
  • سیستم پیشرفته حفاظت از درایو و موتور
  • ظرفیت تحمل اضافه جریان به میزان 180 درصد جریان نامی به مدت 30 ثانیه
  • منحنی حرکت S-Shape با کنترل دقیق شتاب و Jerk
  • الگوریتم های های مختلف V/F از قبیل Linear ،Curve ،User Defined
  • قابلیت اتصال مقاومت ترمز
  • ذخیره و نمایش 7 خطای آخر و تعداد کل خطا های اضافه جریان و اضافه ولتاژ
  • فرکانس خروجی تا 800 هرتز
  • دارای 5 ورودی مولتی فانکشن دیجیتال، 1 ورودی پرسرعت، 3 ورودی مولتی فانکشن آنالوگ
  • شرایط محیطی: دمای 10- الی 50 درجه سانتی گراد، رطوبت کمتر از 85 درصد، حداکثر ارتفاع مجاز 1000 متر
  • برخورداری از توابع کاربردی Dwell Function، Skip Frequency، Energy saving، Start on the Fly، JOG speed، Speed Search، 3-Wire، DC Brake، Up/Down، Stall prevention
  • استفاده از قطعات و مواد اولیه با بهترین کیفیت
  • استاندار بدنه IP20
  • نرم افزار اختصاصی زیما تاچ

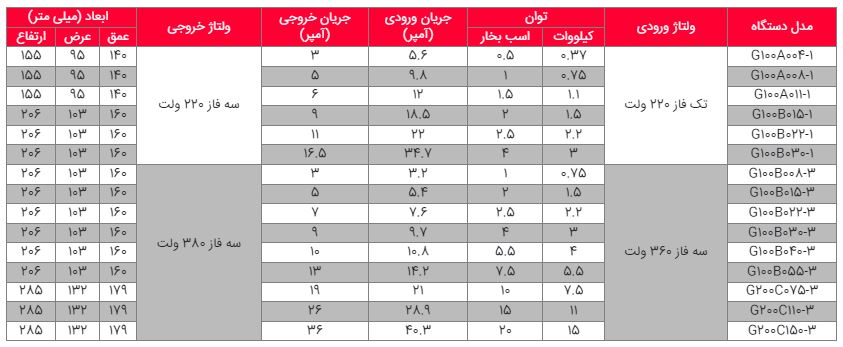

مشخصات فنی اینورتر زیما سری G

مشخصات فنی اینورتر زیما سری G

کاربرد اینورتر زیما سری G

درایو های سری G زیما، طیف وسیعی از نیاز های کاربران از قبیل موارد زیر را برطرف می نماید.

  • رول جمع کن
  • ماشین تزریق
  • کمپرسور
  • ماشین های بسته بندی
  • ماشین های لباسشویی
  • ماشین های چاپ
  • ماشین های دریل کاری
  • ماشین های تراشکاری
  • دستگاه های CNC
  • فن
  • اکسترودر
  • ماشین های بافندگی
  • نوار نقاله و غیره

اینورتر زیما سری L (لیفت)

درایو های سری آسانسوری زیما، در ۱۱ مدل گوناگون از درایو های قدرتمند زیما می باشند که توانسته است قسمت بزرگی از بازار کشور را به خود اختصاص دهد. اینورتر زیما در مدل های L100 و L200 در دو نوع تک فاز و سه فاز و از توان 1.5 الی 15 کیلووات عرضه می گردد.

اینورتر زیما سری L

ویژگی های اینورتر زیما سری L

  • تنها درایو مخصوص آسانسور با طراحی سخت افزاری و نرم افزاری 100 درصد ایرانی
  • طراحی قدرتمند با توانایی جریان دهی بالا
  • الگوریتم هوشمند Learning به منظور استخراج مدل موتور
  • ابعاد بسیار کوچک و قابلیت جایگزینی با تمامی درایو های موجود در بازار
  • نرم افزار و سخت افزار بهینه شده برای آسانسور، بالابر و جرثقیل
  • آماده به کار شدن درایو تنها با تنظیم تنها ۳ پارامتر (Quick Setup)
  • تشخیص و تصحیح اتوماتیک جهت انکودر در کاربرد Closed Loop
  • قابلیت اتصال به انکودر های افزایشی
  • دریافت فرمان سرعت بصورت نرمال (V3,Vr,V0) و باینری
  • تابع Direct Approach اختصاصی (در کارکرد Close Loop)
  • ارائه کیفیت حرکت مطلوب از طریق الگوریتم هوشمند اتوتیون بدون نیاز به تنظیم، برای موتورهای گیربکس و گیرلس
  • امکان استفاده از فیدبک Enable و حذف کنتاکتور دوم سر موتور (Contactor Less)
  • کنترلر اختصاصی HPC (حذف ضرایب PID)
  • قابلیت اتصال مقاومت ترمز
  • ظرفیت تحمل اضافه جریان به میزان 180 درصد جریان نامی به مدت 30 ثانیه
  • کنترل دقیق گشتاور در سرعت های پایین برای راه اندازی و توقف نرم
  • ورودی و خروجی های مولتی فانکشن
  • شرایط محیطی: دمای 10- الی 50 درجه سانتی گراد، رطوبت کمتر از 85 درصد، حداکثر ارتفاع مجاز 1000 متر
  • فرکانس خروجی تا 800 هرتز
  • دارای پورت RS-485 (یک پورت LAN و یک پورت Serial)
  • اتوتیون اتوماتیک و هوشمند در هر استارت
  • مد پیشرفته Distance Approach (توقف با منحنی شیرجه ای) به منظور بهینه سازی زمان سفر و همچنین هم‌ سطح سازی دقیق کابین (در کارکرد Open Loop)
  • کنترل حلقه باز و حلقه بسته موتور های سنکرون و آسنکرون
  • نرم افزار اختصاصی زیما تاچ
  • دارای استاندارد بدنه IP20

مشخصات فنی اینورتر زیما سری L

مشخصات فنی اینورتر زیما سری L

کاربرد اینورتر زیما سری L

اینورتر های سری L زیما با توانایی جریان دهی بالا مناسب استفاده در مصارف مختلفی از جمله موارد زیر می باشد.

  • بالابر ها
  • آسانسور ها
  • پله برقی
  • جرثقیل و غیره

اینورتر زیما سری P (پمپی)

با توجه به کاربرد گسترده پمپ ها و بوستر پمپ ها در صنعت، شرکت زیما در راستای پاسخگویی به نیاز کاربران به تولید این سری از درایو ها با ۱۵ مدل گوناگون اقدام نموده است. اینورتر  زیما سری P در مدل های P100 و P200 و دو نوع تک فاز و سه فاز و در توان های 0.37 الی 15 کیلووات تولید و عرضه می گردد.

اینورتر زیما سری P

ویژگی های اینورتر زیما سری P

  • دارای نرم افزار اختصاصی برای سیستم ‌های بوستر پمپ
  • قابلیت عملکرد چندین درایو به صورت همزمان با امکان زمانبندی قابل تنظیم
  • توابع اختصاصی برای کاربرد پمپ های خانگی و صنعتی
  • طراحی شده بر اساس تجربیات و دانش متخصصین اتوماسیون صنعتی
  • طراحی کامپکت با ابعاد مناسب
  • پارامتر ها، ورودی ها و خروجی های بهینه شده برای پمپ
  • تنظیمات آسان و سریع (Plug & Play)
  • تابع ویژه تشخیص بی آبی (Dry mode)
  • تابع Sleep پیشرفته به منظور کاهش مصرف انرژی در حالت بی باری و همچنین کاهش استهلاک موتور
  • عملکرد Closed Loop با قابلیت سازگاری با انواع سنسور های موجود در بازار
  • امکان تغییرات نرم افزاری درایو مطابق با نیاز صنعت
  • کنترل دقیق فشار در دبی های کم برای راه اندازی و توقف نرم پمپ
  • کنترلر PID پیشرفته
  • دارای سیستم صرفه جویی انرژی (Energy Saving)
  • ورودی ها و خروجی های کاملا منطبق با نیاز پمپ
  • فرکانس خروجی تا 800 هرتز
  • ظرفیت تحمل اضافه جریان به میزان 180 درصد جریان نامی به مدت 30 ثانیه
  • دارای پورت RS-485 (یک پورت LAN و یک پورت Serial)
  • شرایط محیطی: دمای 10- الی 50 درجه سانتی گراد، رطوبت کمتر از 85 درصد، حداکثر ارتفاع مجاز 1000 متر
  • دارای 2 ورودی آنالوگ ولتاژ، 1 ورودی آنالوگ جریان، 5 ورودی دیجیتال
  • امکان شبکه شدن درایو ها از طریق پروتکل Modbus
  • سنسور اختصاصی فشار با تکنولوژی پیزو جهت نصب ساده و بهینه
  • قابلیت اتصال مقاومت ترمز
  • استاندار حفاظتی IP20

مشخصات فنی اینورتر زیما سری P

مشخصات فنی اینورتر زیما سری P

کاربرد اینورتر زیما سری پمپ (P)

اینوتر های سری P زیما، در رنج های متنوع و همچنین امکان عملکرد چند پمپ به طور همزمان مناسب استفاده در مصارفی همچون موارد زیر می باشند:

  • انواع پمپ های خانگی
  • پمپ های صنعتی
  • بوسترپمپ ها و غیره

تاریخچه شرکت زیما

شرکت زیما به عنوان یکی از اولین تولید کنندگان اینورتر در ایران با شرکت های بزرگی در حوزه صنعت و آسانسور همکاری دارد و به عنوان شرکتی دانش بنیان در حال تکمیل سبد محصولات خود همچون اینوتر های سولار وارائه به بازار می باشد. این شرکت با تکیه بر بیش از ۲ دهه تجربه طراحی و تولید ادوات الکترونیک و الکترونیک قدرت در زمینه تولید انواع درایو فعالیت می کند.

طراحی جدید و منحصر بفرد، زنجیره ی گسترده تامین قطعات با کیفیت و همچنین بهره گیری از تکنولوژی روز دنیا این امکان را فراهم نموده است که اینورتر های زیما از قدرت رقابت بالایی در مقایسه با سایر برند های تولید کننده درایو برخوردار باشد و به راحتی بتوان درایو های زیما را جایگزین مدل های مشابه برند های معتبر نمود.

--------------------------------------------------------------------------------------------------------------------------------------

معرفی درایوهای سری صنعتی (G) زیما

درایوهای سری صنعتی زیما با بهره گیری از توابع کنترلی متنوع و پیشرفته، قابلیت استفاده در کاربردهای مختلف صنعتی را دارا می باشند. این درایوها با بهره گیری از تکنولوژی طراحی IGBT دیسکریت و سیستم خنک کننده اختصاصی طراحی شده برای زیما، بهترین عملکرد را در سختترین شرایط جوی و محیطی از خود نشان می دهند. ابعاد این درایوها در توان های بالاتر، بسیار کوچکتر از رقبای چینی و اروپائی بوده و کنترلرهای PID و On/Off در کنار تعداد زیاد ورودی/خروجی های دیجیتال و آنالوگ با قابلیت برنامه ریزی و سطح جریان دهی بالا، این درایوها را برای بهره گیری در کاربردهای صنعتی مختلف، آماده ساخته است.

ویژگی های مهم درایوهای سری صنعتی (G) زیما

  • سازگاری با انواع کاربردهای صنعتی
  • توابع کنترلی پیشرفته
  • الگوریتم های کنترلی V/F و Sensorless vector
  • تابع Autotune هوشمند
  • قابلیت تغییر نرم افزاری مطابق با نیاز متخصصین
  • طراحی compact با ابعاد مناسب

ویژگی های فنی درایوهای سری صنعتی (G) زیما

  • کنترلر PID و ON/OFF
  • قابلیت بوست گشتاور
  • قابلیت شبکه شدن از طریق پروتکل Modbus
  • حفاظت پیشرفته از موتور
  • ظرفیت اضافه بار: 150%/1 min
  • الگوهای مختلف V/F (Linear, Curve, User Defined)
  • قابلیت اتصال مقاومت ترمز

ویژگی های اینورتر زیما XIMA مدل G100 و G200 :

  • دارای مدهای کنترل فرکانسی V/F و Sensor less و Slip Compensation
  • الگوهای مختلف V/F مانند Curve، Linear و User defined
  • دارای تابع Auto tune هوشمند
  • سازگاری با انواع کاربردهای صنعتی
  • تحمل اضافه جریان در برابر 150% جریان نامی به مدت یک دقیقه
  • قابلیت بوست گشتاور
  • 3 ورودی مولتی فانکشن آنالوگ شامل دو ورودی ولتاژ 0-10V و یک ورودی جریانی 4-20mA
  • دارای توابع کنترلی پیشرفته
  • دارای کنترل کننده های PID و on-off
  • قابلیت شبکه شدن از طریق اتصال Modbus RS-485
  • قابلیت اتصال مقاومت ترمز
  • حفاظت پیشرفته از درایو و موتور
  • شرایط محیطی: -10 تا 50 درجه سانتی گراد و میزان رطوبت کمتر از 85%
  • درجه حفاظت: IP20

اینورتر های زیما دارای توابع کاربردی از جمله :

  • Dwell Function :

در این عملگر در هنگام شتاب گیری، زمانی که فرکانس موتور به فرکانس Dwell رسید برای مدت زمان مشخصی فرکانس ثابت می ماند و بعد از اتمام این بازه شتاب گیری ادامه می یابد. در صورت عدم نیاز به این عملگر باید فرکانس Dwell روی صفر تنظیم شود. بعضی مواقع برای جدا شدن ترمزهای مکانیکی نیاز است که مقداری گشتاور، برای مدتی کوتاه در خروجی ایجاد شود.

پارامترهای مربوط به عملگر Dwell درایوهای زیما XIMA، AP05 و AP06 می باشد.

AP05=Dwell Frequency=0~800Hz

AP06= Dwell Time=0~10s

نحوه تاثیر عملگر Dwell بر روی فرکانس خروجی در شکل زیر نشان داده شده است.

Dwell Function

  • Start on the fly (Speed search) :

برای پیدا کردن دور موتور در حال چرخش قبل از استارت شدن دستگاه به کار می رود. اگر هنگام اعمال فرکانس صفر به خروجی، موتور با سرعت قابل ملاحظه در حال چرخش باشد، دستگاه به سرعت خطای اضافه جریان خواهد داد. در صورتی که حالت استپ موتور از نوع رها شونده باشد و یا خروجی دستگاه در اثر یک خطا قطع شده باشد و یا موتور توسط پروسه خط تولید قبل از استارتشدن به گردش درآمده باشد این حالت پیش خواهد آمد. توجه کنید که عمل پیدا کردن جهت و دور موتور عمل استارت را تا پیدا کردن سرعت موتور به تأخیر خواهد انداخت.

  • Energy Saving :

در صورتی که این پارامتر صفر نباشد فعال می شود و حداکثر به میزانی که در پارامتر مربوطه تعیین شود از ولتاژ خروجی درایو در سرعت ثابت بدون تغییر در دور موتور کم می کند. این عملگر زمانی که موتور بدون بار است یا بار کمی روی آن است به صرفه جویی در انرژی کمک می کند.

  • DC brake :

بعد از آمدن فرمان استپ دور موتور با شتاب توقف اول شروع به کاهش می کند، وقتی به فرکانس ترمز DC رسید بعد از یک تاخیر زمانی مشخص ترمز با دامنه جریان مشخص به مدت مشخصی اعمال می شود تا موتور کاملا متوقف شود.

مدل های مختلف توانی اینورتر زیما XIMA سری G100 :

جدول ذیل مدل های توانی مختلف اینورتر زیما XIMA سری G100 و G200 به همراه جریان های ورودی و خروجی را نشان می دهد. در مدل تک فاز رنج توان این درایوها 0.37kW تا 3kW می باشد که در دو سایز A و B به بازار عرضه شده است. همچنین نوع سه فاز درایو زیما XIMA در رنج توان 0.75kW تا 15kW ارائه شده که در سایزهای B و C در بازار موجود می باشد.

ابعاد و سایز این درایوها در مدل های A، B و C نیز در جدول زیر نشان داده شده است که سایز A حدود 2.2kg، سایز B حدودا 2.2kg و سایز C حدود 3.6kg می باشد.

مدل های مختلف توانی اینورتر زیما XIMA سری G100

مشخصات ورودی و خروجی های اینورتر زیما XIMA :

این درایوها شامل 5 ورودی مولتی دیجیتال برنامه پذیر (D1-D5) و یک ورودی پرسرعت HSI با فرکانس ورودی 0-20kHz می باشند. همچنین دارای 3 ورودی مولتی فانکشن آنالوگ شامل دو ورودی ولتاژ 0-10V و یک ورودی جریانی 4-20mA هستند.

شماتیک ترمینال های فرمان و قدرت نحوه سیم بندی در درایو های زیما در شکل زیر نشان داه شده است.

این درایوها دارای یک ردیف 18 تایی ترمینال فرمان کوچک در بالا و یک ترمینال 9 تایی قدرت در پایین ( 8 تایی در مدل تکفاز ) است.

نحوه قرارگیری ترمینال های اینورتر زیما در مدل تک فاز :

نحوه قرارگیری ترمینال های اینورتر زیما در مدل تک فاز

نحوه قرارگیری ترمینال های اینورتر زیما در مدل سه فاز :

نحوه قرارگیری ترمینال های اینورتر زیما در مدل سه فاز

نحوه قرارگیری ترمینال های اینورتر زیما در مدل سه فاز

کلیدها و صفحه نمایش :

 دستگاه XIMA دارای یک نمایشگر 4 رقمی ممیز دار و 4 چراغ LED برای نمایش مقادیر و پارامترها و یک صفحه کلید 6 تایي برای تنظیم پارامترها و ریست کردن خطاها و استارت استپ موتور است.

اینورترهای زیما XIMA مدل G100 و G200 دارای کیپد جداشونده می باشد.

کلیدها و صفحه نمایش

کلیدها و صفحه نمایش

ادامه مطلب
جزئیات محصول

مشخصات

سری اینورتر:
زیما سری G
ولتاژ ورودی:
تکفاز 220
ولتاژ خروجی:
سه فاز 220
محدوده توان اینورتر (KW):
0.37 کیلووات
توان اینورتر (HP):
0.5
شرکت سازنده:
زیما
کشور سازنده:
ایران
نظرات
بدون نظر

فهرست

یک حساب کاربری رایگان برای ذخیره آیتم‌های محبوب ایجاد کنید.

ورود به سیستم

یک حساب کاربری رایگان برای استفاده از لیست علاقه مندی ها ایجاد کنید.

ورود به سیستم
