بوستر پمپ چیست و چه کاربردهایی دارد ؟

اگر بخواهیم تعریف جامعی از بوستر پمپ داشته باشیم باید آن را اینگونه تعریف کنیم: “بوسترپمپ دستگاهی است که با استفاده از انرژی مکانیکی یک منبع دیگر، انرژی تولید میکند و باعث بیشتر شدن جریان انتقال مایعات یا گازها در حین خروج از دستگاه میشود”.

مثالی ساده ازاین دستگاه

 بسیاری از ما همیشه کمبود فشار آب زیر دوش حمام و یا موقع ظرف شستن را حس کرده ایم ، بوستر پمپ یکی از بهترین راه ها برای رفع چنین مشکلاتی است .

بوستر پمپ میزان عبور آب و فشار را افزایش می دهد و در واقع نیرویی ایجاد می کند که آب بتواند به طبقات بالایی ساختمان برسد . در واقع بوستر پمپ آب را از یک منبع به داخل ساختمان پمپ می کند .

موارد استفاده

  1. مناطقی که فشار آب در آنها کم است.
  2. ساختمانهای با ارتفاع زیاد و همچنین ساختمانهایی که در مناطق مرتفع هستند.
  3. ساختمانهایی که فشار آب آنها به صورت مداوم و ثابت نیست.(یعنی فشار آب در زمانهای مختلف متفاوت است)
  4. همچنین در مکانهای عمومی مانند بیمارستانها، مدارس، باشگاههای ورزشی و… سیستم اطفاء حریق با بوستر پمپ تامین میشود.
  5. ساختمانهایی که در یک سیستم لوله کشی جزء آخرین ساختمانها هستند.
  6. استفاده در گلخانه­ها
  7. شبکهایی که در آنها تصفیه آب انجام میشود.

بوستر پمپ

چه مسایلی باعث کاهش فشار آب می شود ؟

جاذبه :

یکی از دلایلی که باعث کاهش فشار آب می شود جاذبه زمین است . هر چقدر ارتفاع ساختمان بلند تر باشد زمانی که آب می خواهد به طبقات بالا برسد جاذبه روی آن تاثیر گذاشته و باعث کاهش فشار آب می شود . هر چه ساختمان ها بلند تر باشند و تعداد انشعابات بیشتری داشته باشند نیاز به بوستر پمپ های بزرگتری دارند .

فاصله از منبع آب :

فاصله از منبع آب و همچنین قطر لوله های بکار رفته روی فشار آب تاثیر دارد . به عنوان مثال اگر ساختمان ما در انتهای خط لوله قرار گرفته باشد حتما فشار آب کمی خواهیم داشت چون تاسیسات جلوتر باعث افت فشار آب خواهند شد .

فشار کم آب شهر :

ممکن هست همه تجهیزات ساختمان به درستی انتخاب شده باشند اما فشار آب شهر کم باشد ، پس باز هم فشار آب کمی خواهیم داشت .

انشعابات زیاد داخل ساختمان :

هر چقدر تعداد انشعابات داخل ساختمان بیشتر باشد ما شاهد افت بیشتر فشار آب خواهیم بود . بوستر پمپ به راحتی می تواند این مشکل را حل کند .

بوستر پمپ چگونه کار می کند ؟

بوستر پمپ وظیفه افزایش فشار آب را بر عهده دارد به عبارت ساده تر دقیقا مثل یک فن عمل می کند ، فن هوای اطراف را مکیده و به سمت جلو پرتاب می کند بوستر پمپ هم دقیقا همینکار رو با آب انجام می دهد .

بوستر پمپ ها فارق از سازنده آن دارای تجهیزات مشترکی هستند که عبارتند از :

۱ – الکتور موتور

۲ – پروانه و پمپ

۳ – کلکتور های ورودی و خروجی

۴ –تابلوی برق وکنترل

پرشر سویچ یا پرشر ترانسمیتر نصب شده روی کلکتور زمانی که فشار آب از حد تایین شده کاهش پیدا کند فرمان وصل پمپ ها را توسط مدارات قدرت داخل تابلوی کنترل بوستر پمپ صادر می کند و پمپ ها با ترتیب خاصی که برنامه ریزی شده اند روشن می شوند . فشار افزایش پیدا می کند و با تشخیص پرشر پمپ ها مجددا خاموش می شوند و این سیکل پیوسته جهت کنترل فشار آب تکرار می شود .

تابلو برق و کنترل بوستر پمپ شامل چه تجهیزاتی است ؟

بوستر پمپ چیست ؟ تجهیزات اصلی تابلو برق و کنترل بوستر پمپ شامل دو بخش کنترل و قدرت است .

بخش کنترل :

در این بخش از یک کنترلر مخصوص بوستر پمپ استفاده شده و کلیه فرامین استارت و استپ پمپ ها را انجام میدهد و فشار را در مقدار تایین شده توسط اپراتور نگه می دارد . یک عدد پرشر سویچ یا پرشر ترانسمیتر هم روی کلکتور خروجی نصب می شود و فیدبک فشار رو به کنترلر ارسال می کند .

گروه فنی و مهندسی آزند کنترل در تابلوهای کنترل بوستر پمپ دور متغیر خود از انواع اینورترهای مرسوم در صنعت با توجه به نوع پروژه و درخواست مشتری می تواند استفاده کند..

بخش قدرت :

در این بخش بسته به نیاز و هزینه ای که انجام می شود از مدارات رله کنتاکتوری یا اینورتر برای راه اندازی پمپ ها استفاده می شود . البته لازم به ذکر است برای کاهش هزینه ها می توانیم با استفاده از یک اینورتر چند موتور را راه اندازی کنیم .

توجه توجه :

با توجه به اینکه گروه فنی و مهندسی آزند کنترل متخصص در زمینه ی تابلو برق و کنترل بوستر پمپ می باشد در این زمینه در تمامی موارد از صفر تا صد کار را می تواند پیشنهاد و مشاوره تخصصی بدهد به صورتی که این تابلو می تواند شامل اینورتر،کنترل بوستر پمپ،انواع کنتاکتور و رله ها و... باشد که در تمامی این موارد مشاوره ی تخصصی فنی و فروش می دهیم.

بوسترپمپ ها انواع مختلفی دارند

بوستر پمپهای برای مصارف مختلف ساخته شده اند و طبیعتا انواع مختلفی نیز دارند، از جمله آنها میتوان به موارد زیر اشاره کرد:

  • دور ثابت برای آب رسانی
  •  دور متغیر برای آب رسانی
  •  دور ثابت برای آتش نشانی

امتیازهای مثبتی که بوسترپمپ در شبکه آب رسانی برای شما به ارمغان آورده است

  • این پمپ به گونه ای طراحی و ساخته شده است که حمل و نقل و نصب آن بسیار آسان است
  • مصرف انرژی را به حداقل میرساند
  • استهلاک لوله کشی و همچنین استهلاک پمپ به حداقل میزان خود رسیده است
  • همچنین پمپی به صورت رزرو شده و آماده به کار در دستگاه وجود دارد که در صورت از کار افتادن پمپی که در حال حاضر کار میکند وارد عمل شود. خوشبختانه در این بوستر پمپها برای هر پمپی کلیدهای فرمانی وجود دارد که میتوان در صورت از کار افتادن پمپی، آن را با کلید مربوطه اش خاموش کرد و پمپ دیگری را راه اندازی کرد و پمپ خراب را در زمانیکه سیستم در حال کار است تعمیر کرد.
  • قابلیت تنظیم آب رسانی از پایین ترین درجه تا بالاترین حد

تعمیر بوستر پمپ:

همچنین اگر در بوستر پمپ های خریداری شده نیاز به تعمیر و سرویس و نگهداری داشته باشید میتوانید با مراجعه به لینک زیر باما در تماس باشید تا در اصرع وقت مشکل شمارا برطرف نمایم.

مراقبتهای دوره ای از بوستر پمپ

برای اینکه دستگاه شما دچار مشکل نشود باید طی دوره های زمانی مشخصی آن را سرویس دهی کنید. این کار به افزایش طول عمر دستگاه شما بسیار کمک میکند همچنین با مشخص کردن برخی موارد میتوانید از وضعیت سلامت دستگاه خود نیز اطمینان پیدا کنید.

از جمله مواردی که باید در بازدیدهای دوره ای از بوستر پمپ مد نظر قرار دهید میتوان به موارد زیر اشاره کرد:

  • توان مصرفی بوستر پمپ
  • میزان فشار مکش و رانش بوستر پمپ
  • همچنین میزان صدا و لرزش تولیدی بوستر پمپ اشاره کرد اما مهمترین نکته در مراقبت از بوستر پمپ این است که شما دستگاه را از نظر نشتی اتصالات و بدنه نیز چک کنید.
طرز استفاده و نگهداری

قبل از خرید بوستر پمپ و نصب و راه‌اندازی آن، لازم است که حتماً از موارد زیر مطلع باشید:

  • قبل از نصب بوستر پمپ، حتماً دستور‌العمل‌ها و قوانین را مطالعه نمایید.
  • بررسی کنید که آیا حتماً به بوستر پمپ نیاز دارید یا خیر؟
  • ارتفاع ساختمان، نوع پمپ، و میزان فشار موردنیاز در بالای ساختمان را محاسبه کنید.
  • فضای مورد نیاز برای نصب بوستر پمپ را محاسبه کنید.
  • محل دقیق نصب پمپ را از قبل مشخص کنید.
  • اندازه و میزان دقیق فشار آب ورودی را مشخص کنید.
  • در صورت لزوم، شرایط را برای امکان توسعه بوستر پمپ فراهم کرده و پیش‌بینی‌های لازم را در این باره به عمل آورید.
  • برای افزایش طول عمر بوستر پمپ‌ها، اجزاء و قطعات بوستر پمپ می‌باید به‌طور دوره‌ای بازدید شوند تا وضعیت عملکرد این دستگاه‌ها در بهترین شرایط خود باقی بماند.

توجه توجه :

 گروه فنی و مهندسی آزند کنترل نیز متخصص در زمینه ی بوستر پمپ و عیب یابی آن نیز می باشد  و در این زمینه در تمامی موارد از صفر تا صد کار را می تواند پیشنهاد و مشاوره تخصصی فنی و فروش بدهد.

آشنایی کلی با مشخصات و امکانات بوستر پمپ مدل ATPB210

  • راه‌اندازی به‌صورت دستی و اتومات
  • اجرای SLEEP در شرایط مختلف
  • امکان ارتباط با سیستم هوشمند ساختمان
  • دارای 3 مد کاری
  • تنظیم ماکزیمم فشار برای حفاظت اتصالات
  • توانایی کار با برق تک فاز و سه فاز
  • توانایی کنترل 6 پمپ (دو پمپ شکل دور متغیر به صورت همزمان)

شرح ویژگی های کنترل بوستر پمپ Atech

کنترل پمپ:

جهت حفاظت و افزایش طول عمر پمپ، دو نوع حفاظت در تنظیمات وجود دارد:

  1. حفاظت توالی: در این حفاظت در صورت روشن شدن پمپ1، 2 و الی آخر، در نوبت بعد که نیاز به روشن شدن پمپ باشد، ابتدا پمپ 2 سپس 3 و الی آخر روشن خواهند شد. به‌عبارتی در هر بار استارت، پمپ بعدی اول روشن می‌شود.
  2. حفاظت زمانی: چنانچه محل نصب به گونه‌ای باشد که در اکثر اوقات با کارکرد یک پمپ فشار مورد نیاز تامین گردد، جهت عدم استهلاک این وضعیت فعال می‌گردد و با سپری شدن زمان تنظیم شده پمپ بعدی استارت می‌کند.

ورودی:

  • قابلیت دریافت سیگنال‌های ولتاژی و جریانی
  • امکان اتصال پرشر سویچ
  • امکان اتصال سنسورهای 10 ,16 , 25 بار

خروجی:

  • خروجی 24ولت برای تغذیه سنسورها
  • خروجی آلارم
  • دو خروجی آنالوگ برای کنترل دو درایو

قابلیت شبکه:

دارای شبکه RS485 برای نمایش اطلاعات و تنظیمات

کنترل فاز داخلی:

  • قابلیت تنظیم سطح ولتاژ بالا و پایین
  • قابلیت تنظیم حساسیت
  • انتخاب حالت تک‌فاز و سه‌فاز
  • دارای تایمر ON-DELAY

کنترل سطح مخزن:

  • قابلیت تنظیم حساسیت فلوتر
  • فعال یا غیرفعال کردن فلوتر
  • تنظیم دارای تایمرهای داخلی برای فلوتر

نمایشگر:

  • نمایش مقادیر ولتاژها و فرکانس در صفحه اصلی
  • نمایش شکل موج برق شهر
  • نمایش تمامی ERROR ها

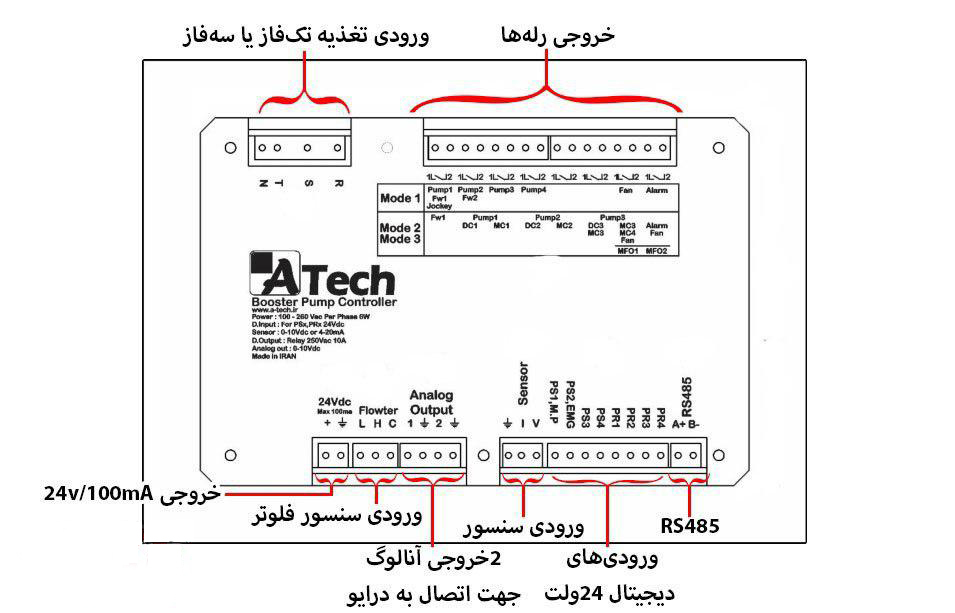

در تصویر زیر با نحوه سیم‌بندی کنترلر بوستر پمپ در ورودی‌ها و خروجی‌ها آشنا می‌شوید:

این موارد نیز احتمالا” در راه‌اندازی مفید خواهند بود:

  • دو خط چنجی با درایو دانفوس
  • چهارخط چنجی با درایو دانفوس
  • دو خطی دو درایو مد 1  با درایو دانفوس
  • سه خط چنجی مد 2-3 با درایو دانفوس
  • دو خطی دو درایو مد 1  با درایو دانفوس

در ادامه به بررسی ویدیوهای آموزشی مربوط به کنترل بوستر پمپ شرکت ایتک که توسط مهندس موسوی تهیه شده اند می پردازیم :

1-معرفی کنترل بوستر پمپ ایتک

2-معرفی سخت افزار کنترلر بوستر پمپ ایتک

3-آموزش نرم افزار کنترلر بوستر پمپ ایتک

4-برطرف کردن ارورهای کنترلر بوستر پمپ ایتک

5-تنظیم فرکانس های استارت و استپ

نکته :برای تهیه کنترل بوستر پمپ ایتک با کارشناسان آزند کنترل در ارتباط باشید.
