آموزش Weintek HMI (بخش دوم)

نوشته شده در تاریخ1 ماه پیش 133
دوست داشتن1

ابزارهای ویرایشی و جستجو

فصل دوم شامل ابزارهای ویرایش و جستجو، چیدمان، زبان، فونت و قسمت System Parameters از منوی Home میباشد.

قسمت Editing وClipboard :
در منوی Homeبجز تنظیمات پارامتهای سیستمی که در قسمتهای جداگانه توضیح خواهیم داد،
1- ابزارکپی و جدا کردن المانها را داریم،
2- نشانگر موس برای گرفتن اشیاء،
3- نشانگر دستی برای جابجاکردن فقط یک شی ء یا حرکت دادن صفحه،
4- انتخاب تمام اشیاء موجود در صفحه،
5- و انتخاب جداگانه اشیائی که روی هم قرارگرفته اند.

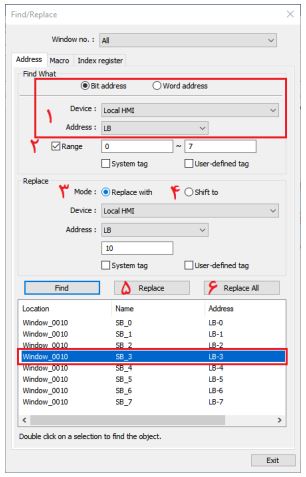

در این قسمت ابزار جستجوی قوی برای آدرس و ماکروها را داریم. برای پیدا کردن بر اساس:
1- انواع آدرسها،
2- و یا بازه ای از آدرسها که Range را انتخاب میکنیم،
3- جایگزین آدرسها به جای دیگری،
4- و همچنین گزینه Shiftکه جایگزینی ترتیبی را انجام می دهد. مثلا به جای بیت 0تا ،7بیت 10تا 17را جایگزین میکند.
5- با انتخاب آدرس مورد نظر، جایگزینی انجام میشود.
6- یا تمام آدرسها جایگزین میشوند.


برای المانهائ که در آن ماکرو به کار رفته:
1- جستجوی ماکروها را داریم،
2- و هم جابجایی با یک ماکرو دیگر.
3-کافیست objectمورد نظر رو انتخاب کنید،
4- و بعد replaceرا بزنید



در قسمت Index Registerهم میتوانید حافظه های Index مورد نظر را پیدا کنید یا با حافظه Indexدیگر جایگزین کنید

گزینه Multi. Copy هم برای ساختن Objectهای تعداد زیاد، به ترتیب و بصورت منظم است،
1- فاصله بین Objectها از ابتدا تا ابتدا و یا بین هر شء،
2- فاصله افق و فاصله عمودی،
3- تعدادکپی در هر ردیف و در هر ستون،
4- جهت ایجادکیپ ها،
5- و تعداد تغییر آدرس در شکلهای ایجاد شده.
نکته: گزینه Multi. Copyبا راست کلیک بر روی هر المان هم قابل انتخاب است

در Windows copyشما میتوانید صفحه ها و یا قسمتهایی ازیک پروژه رو به پروژه فعلی کپی کنید. مثلا:
1- اینجا پروژه دیگر با صفحات مورد نظرش را انتخاب میکنیم،
2- که آنها را مثلا درصفحات 20تا 25 پروژه فعلی قرار خواهد داد.
3- بعضی از موارد هم قابل انتخاب هستند. البته Recipe Databaseبجای کیپ شدن، جایگزین و بازنویش میشود.
نکته: در صورت جایگزینی هر صفحه با صفحه جدید عملیات قابل بازگردانی نیست!


تغییر چیدمان، فونت و وضعیت
در این قسمت به موضوعات چیدمانهای مختلف المانها، تغییر مشخصات مربوط به فونت نوشته ها، نمایش تغییر برای المانهای چند زبانه و نمایش تغییر حالت برای رجیسترهای چند وضیت میپردازیم. البته قسمت System Parameters هم در پایان فصل دوم بیان خواهد شد.
 قسمت Object :
در این قسمت از منوی Home تمام المان ها و امکانات را در یک جا داریم.

 قسمت Arrange :
یکی از مهمترین قسمتهای ویرایش وچیدمان در نرم افزار طراحی قسمت Arrangeمیباشدکه شامل موارد زیر است:
1- چینش به سمت های مختلف برای بیش تر از یک المان را می بینید و معیار چینش براساس شکلیست که آخر انتخاب شده ویا با نقطه های قرمز انتخاب شده است.
2- وسط چین طولی و عرض نسبت به صفحه اصلی.
3- تنظیم فاصله مساوی بین المانها،
4- تنظیم طول، عرض و یاکل ابعاد برای همه المانهای انتخاب شده.
5- ابزار همرنگ کننده که رنگ اشکال را به رنگ شکل دیگری در می آورد.
6- برای اینکه چند المان را به صورت یک پکیج فریز شده در بیاورید از Group استفاده کنید و خروج از این حالت با Ungroup است.
7- اگر یک المان یا Objectرا Pin کنیم در جای خودش ثابت می ماند و قابل حرکت نیست. نقطه زرد هم نشانه pin بودن است.
8- به ترتیب المان را در بالاترین لایه، در پایین ترین لایه، لایه قبلی و لایه بعدی از صفحه قرار می دهد.
9- با ابزار Nudge المان را یک پیکسل در چهار جهت اصلی حرکت بدهید.
10- شما می توانید طول و عرض Object مورد نظر را افزایش و کاهش هم بدهید.
11- همچنین برای اشکال، ابزار چرخش یا بازتاب وجود دارد.

قسمت Font :
در قسمت فونت:
1- برای تغییر فونت، ابعاد، رنگ و چینش متن گزینه های مشخص شده را میتوانیم تغییر دهیم.
2- اگر متن شما دارای دو یا چند وضعیت یا State باشد با اجرای Duplicate to every state ویژگی های متن که در بالا ذکر کردیم از وضعیت انتخاب شده به تمام وضعیت ها هم اعمال میشود. مثلا می خواهیم که رنگ فونت تمام وضعیت ها مثل وضعیت 1آبی شود. مانند این موضوع را برای متن های چند زبانه هم داریم پس از گزینه Duplicate to every Language استفاده می کنیم و مشخصات متن زبان انتخاب شده به بقیه زبان ها منتقل میشود.
3- توجه کنید که اگر گزینه Label position tracking را فعال کنیم تغییر چینش متن در یک وضعیت روی بقیه وضعیتها هم اعمال میشود.

 قسمت State/Language  :
1- در اینجا تغییر وضعیت رجیستر را داریم که با تغییر آن میتوانید تغییر وضعیت نمایش کلید، متن یا لامپ و غیره را ببینید.
2- برای نمایش تغییر زبان متن که بصورت زبان1، زبان 2 و غیره  قابل تغییر می باشد، گزینه های L1 و... را داریم.
در قسمت های آینده درباره استفاده ازویژگی چند زبانه برای نوشته ها توضیح خواهیم داد.

پارامترهای سیستم - Device

در منوی Home درگزینه System Parameters حدودا 11زبانه وجود دارد که ان شاء الله در قسمت های آینده توضیح خواهیم داد. در واقع این تنظیمات مربوط به بیشتر پارامترهای سیستمی می باشد که تعدادی از این تنظیمات از طریق رجیسترهای سیستمی هم قابل تغییر یا کنترل می باشند.
برای شروع، اولین زبانه، Device میباشد که تنظیمات ارتباطی HMI از طریق شبکه های مختلف با تجهیزات مختلف از قبیل PLCها، HMI دیگر و PC را شامل میشود.
دقت شود که تمام تنظیمات موجود در این tab بدون تایید صفحه هم ذخیره خواهند شد.

1- اگر بخواهید IPسیستم را ببینید اینجا را کلیک کنید.
2- در کادر میانی، اولین گزینه، HMI انتخایی شماست، تمام دستگاههای اضافه شده (حداکثر 64تا) در این لیست قابل مشاهده هستند.
3- برای اضافه کردن دستگاه یا ارتباط جدید، New Device راکلیک کنید.
4- تنظیمات هر دستگاه قابل تغییر است.

نکته: با توجه به تجهیزات مختلف، ممکن است گزینه های دیگری هم زیر کادر اضافه شود. مثلا در بعضی از مدلهای Siemens یا Beckhoff و ... گزینه Get Tag Info ، Import Tags و ... اضافه می شود که استفاده از این ویژگی ها برای هر برند در لینک درایورهای ارتباطی با Weintekآمده است.
5 گزینه حالت HMIبرای حالتی است که شما بین حداقل Weintek HMI 2 ارتباط بگیرید. که آدرس IPمربوط HMI دیگر را وارد می کنید.
6- و حالت Device برای ارتباط با PLC هاست. اگر PLCشما ارتباط مستقیم با HMI دارد، حالت Local و اگر قرار است از طریق یک HMI دیگر به PLC متصل شویم حالت Remote را انتخاب میکنیم. در این قسمت آدرس IP مربوط HMI دیگر و در شماره 10 هم ارتباط PLC با آن HMI را تنظیم میکنیم.
7- خب میبینید که Device های زیادی اینجا پشتیبانی می شوند و می توانید برند، مدل و شبکه مورد نظرتان را اینجا انتخاب کنید.
8- شیوه ارتباط PLCبا HMIرا میتوانیم انتخاب کنیم.
9- در این لینک هم شما میتوانید فایل راهنمای ارتباط، اتصال پورت ها، تنظیمات یا نقشه بین برندهایی که پشتیبانی می شوند را بصورت آنلاین ببینید.
نکته: بعضی از برندها، برای ایجاد ارتباط صحیح با Weintekنیازمند تنظیمات خاص یا دریافت نوعی از فایل می باشند. تمام این دستورالعملها برای برندهای پشتیبانی شده در لینک زیر موجود می باشد:
لینک درایورها

10- تنظیمات مربوط به پورت ارتباطی HMI با دستگاه را میبینید


11- مثلا در پورت COM2 پارامترهای ارتباطی قابل تنظیم است.
12- اگر ارتباط قطع شود پس ازگذشتن این زمان پنجره شماره 5بالا میآید: " Device No Response "
13- زما نی که HMI فرمان بعدی را به دستگاه ارسال می کند، HMI در ارسال، تاخیری به اندازه این فاصله زمانی ایجاد میکند. دقت کنیدکه تغییر این زمان برکارایی HMI و دستگاه تاثیر خواهدگذاشت.
14- اینجا آدرس Station پیش فرض را میتوانید تغییر بدهید.
15- یا میتوانید آدرس را از یک متغیر بگیرید. برای این کار 16رجیستر قابل استفاده داریم. مثلا شما در یک Numeric Object یکی از این آدرسهای متغیر (var0=LW-10000 ) را قرار بدهید، پس از مقدار دهی به این آدرس، آدرس Station از این متغیر گرفته میشود در یک Numeric دیگر آدرس شبکه مدباس را به این صورت می نویسیم: var0#2000 یعنی آدرس هگز 2000 از آدرس var0 که در بالا مشخص کردیم گرفته شود.
16- رنج آدرسهای استفاده شده در شبکه مدباس برای نوع رجیسترهای بیتی 0x و 1x بصورت دستی قابل تعیین است.
17- در شبکه مدباس برای برخی از کنترلرها بایتها بصورت جابجا انتقال داده میشوند. با توجه به نوع رجیستر میتوان نوع این جابجایی بایتها را فعال کرد.

نکتهها:

نکته1 : در آدرس دهی در Weintek HMI آدرس دهی میتواند شامل آدرس Stationباشد.مثلا Station no.#Address) 1#200)



نکته 2: از این جهت که این قسمت شامل آدرس دهی و تنظیمات آدرس دهی برای برندهای مختلف میباشد، لطفا برای اطلاعات بیشتر به راهنمای اصلی در سایت Weintek.comمراجعه کنید. یا با زدن کلید F1 در هر قسمت از نرم افزار از راهنمای مربوطه استفاده کنید.

پارامترهای سیستم - Model
در منوی Home، درگزینه System Parameters حدودا 11زبانه وجود دارد که ان شاء الله در قسمت های آینده بقیه موارد را توضیح خواهیم داد. تنظیمات این قسمت مربوط به تغییر مدل HMI، شماره Station، ارتباط با چاپگرها و تغییر بعضی از پورتها میباشد.
 در تب Model،
1- میتوانیم مدل HMI را تغییر دهیم البته در لحظه تغییر باید مشخص کنید که المانها یا موارد دیگر موجود در صفحه طراحی، تغییر ابعاد بدهند یا نه. همچنین برنامه، تغییرات یا اختلافات بین امکانات مدلها را نشان میدهد.
2- چرخش صفحه برنامه در HMI قابل انتخاب است.
3- آدرس Stationمربوط به HMIقابل تغییر است.
4- و شماره پورت HMIهم قابل تغییر است.
5- اگر این گزینه فعال شود مدلهای eMT, iE, XE, mTVبا پورت مورد نظر میتوانند با سری cMT ارتباط برقرارکنند.
6- در قسمت Printer میتوانید از طریق پورت سریال COM یا USB ارتباط با پرینتر را تنظیم کنید و پس از تنظیم ارتباط پرینتر از Function Key یا PLC Control استفاده کنید. در این دو المان، گزینه Screen Hardcopy برای ارتباط با چاپگر و چاپ کاغذی صفحه مورد نظر می باشد. البته مدلهای موجود در این قسمت محدود هستند و برای ارتباط با پرینترهای بیشتر (حتی بصورتRemote )، ان شاء الله در آینده EasyPrinter را توضیح خواهیم داد.
7- اینجا انتخاب شکل نوار پیمایش را داریم.
8- اگر شماره پورت ارتباطی مربوط به سرویس Pass-through را تغییر دهیم، برای استفاده از این سرویس در سمت رایانه باید همین مقدار در تنظیمات قسمت Pass-through در نرم افزار UtilityManagerEX تنظیم شود.

نکته: در Weintek HMI بسیاری از تنظیمات، به غیراز قابلیت تنظیم شدن از طریق نرم افزار یا خود ،HMIاز طریق رجیسترهای سیستمی (System tag ) هم قابل مشاهده یا تغییر هستند:

ویژگی که به رایانه اجازه میدهد از طریق HMIبه دستگاههای متصل به آن وصل شود ................................................ Pass-throug

پارامترهای سیستم - General

در منوی Home، درگزینه System Parameters حدودا 11زبانه وجود دارد که ان شاء الله در قسمت های آینده بقیه موارد را توضیح خواهیم داد. تنظیمات این قسمت مربوط به تنظیمات عمومی بخصوص تنظیم صفحات و کلید پروژه میباشد.
 در تب General،
1- اولین گزینه مربوط به نمایش سریعتر بعضی از المان هاست زمانی که صفحه را تغییر میدهیم. لیست این المان ها را میبینید:
Bit Lamp, Word Lamp, Numeric, ASCII, Bar Graph, Meter Display, Animation, Moving Shape
2- حافظه ماندگار نوع RW-A را برای استفاده فعال میکنیم. که در قسمت حافظه ها بیشتر توضیح خواهیم داد.
3- در این قسمت، صفحه شروع HMIرا تعیین می کنیم.
4- اینکه المانهای ( Common Window که در نمایش، صفحه از نوع مشترک است) بالا یا پایین المانهای صفحات اصلی قرار بگیرد.
5- و فعال سازی ویژگی Layers برای صفحات (با حداکثر 10لایه) است. تمام المانها در لایه های مختلف یک صفحه قابل نمایش و جابجایی هستند.
6- زمان خاموش شدن صفحه نمایش به دقیقه میباشد. همچنین در زمان رخداد یک آلارم صفحه روشن شود یا نه.
رجیستر سیستمی این گزینه هم قابل تغییر است:
LW-9080 (16bit) : backlight saver time (unit : minute)
LB-9040 : backlight up (set ON)
LB-9041 : backlight down (set ON)
7- زمان رفتن به حالت Screen Saver و تعیین صفحه مربوطه را داریم.
رجیستر سیستمی این گزینه هم قابل تغییر است:
LW-9081 (16bit) : screen saver time (unit : minute)

8- گزینه fast selection button تنظیمات نمایش صفحه شماره 3 در پروژه نمونه است. این صفحه لیستی شکل با اشاره کردن کلید که در چپ یا راست صفحه قرار میگیرد قابل استفاده است. شما می توانید شکل کلید را تنظیم کنید و کلید یا صفحه را با رجیسترهای مربوطه کنترل کنید. رجیستر سیستمی این گزینه هم قابل تغییر است:
LB-9013 : hide (set ON)/show (set OFF) FS window
LB-9014 : hide (set ON)/show (set OFF) FS button
LB-9015 : hide (set ON)/show (set OFF) FS window/button
9- از رجیسترهای مشخص شده می توان به عنوان زمان ثبت گزارش در جدول رویدادها استفاده کرد.
10- اینجا می توانید صفحه کلیدهای مورد نظرتان را حذف یا اضافه کنید. رنگ نشانگر نوشتار هم قابل تنظیم است.
11- در صورت فعال سازی این گزینه یعنی کلید پروژه ( Project Key)، پروژه شما فقط میتواند روی HMI خاصی با کلید مشابه (HMI Key) اجرا شود. برای تعیین کلیدHMI ( یا HMI Key ) می توانید از رجیستر LW-9046که 32 بیت است استفاده کنید و سپس برای اعمال تغییر، HMIرا ری استارت کنید. اگر اختلاف بین این دوکلید باشد از طریق 1شدن بیت L B9046قابل مشاهده است. در اینصورت عملکرد HMI نرمال نیست و نمیتواند باکنترلر ارتباط بگیرد. دقت کنیدکه این گزینه کلمه عبور فایل پروژه نیست.
رجیستر سیستمی این گزینه هم قابل تغییر است:
LW-9046 (32bit) : HMI key
LB-9046 : project key is different from HMI key (when ON)

پارامترهای سیستم - System
در منوی Home، درگزینه System Parametersحدودا 11زبانه وجود دارد که ان شاء الله در قسمتهای آینده بقیه موارد را توضیح خواهیم داد. این قسمت مربوط به تنظیمات سیستمی بخصوص تنظیمات زمان راه اندازی ،HMIصدای بوق، نشانگر موس و ... میباشد.
در تب System ،
.1- اولین گزینه تعیین کننده این هست که HMI بعد از دانلود با کدام زبان پروژه شروع به کارکند.
2- بعد از وصل برق، بعضی از دستگاههای در ارتباط با HMI زمان بیشتری را برای بالا آمدن صرف میکنند. برای جلوگیری از ایجاد خطای ارتباطی ، HMI زمان تاخیری را میتوان تعیین کرد و همچنین برای ماکروهای لحظه شروع Initial macro قابل فعال سازی هست. اگر HMI سریع تر از PLCبالا میآید از این گزینه با زمان مناسب استفاده کنید.
3- با فعالسازی این گزینه، میتوان مشخص کرد که کدام کد ماکرو بعد از وصل شدن برق HMI اجرا شود.
4- با فعالسازی این گزینه، اگر صفحه بعد از زمان تعیین شده لمس نشود، تمام المانها به پایین ترین سطح امنیتی میرسند.


5- با فعال سازی این گزینه، نشان گر موس مخفی میشود. اندازه نشانگر موس هم قابل تنظیم است. این گزینه از طریق رجیستر سیستمی هم قابل تغییر است:
LB-9018 : disable(set ON)/enable (set OFF) mouse cursor
6- با فعال سازی این گزینه، دکمه تنظیمات سیستمی مخفی میشود. (گوشه راست-پایین صفحه HMI)
این گزینه از طریق رجیستر سیستمی هم قابل تغییر است:

LB-9020 : show (set ON)/ hide (set OFF) system setting bar
LB-9062 : open hardware setting dialog (set ON)
7- انتخاب اینکه با لمس/ اجرا شدن هر دکمه HMI، صدا بدهد.



8- غیر فعال سازی خروجی صدا. این گزینه از طریق رجیستر سیستمی هم قابل تغییر است:
LB-9019 : disable(set ON)/enable (set OFF) sound output
9-زمانیکه صدای بعدی پخش شود در حالی که صدای فعلی در حال اجراست، صدای فعلی متوقف و صدای بعدی پخش خواهد شد.
10- غیر فعال سازی عملکرد Upload. در صورت تغییر از طریق رجیستر، نیازمند ری استارت HMI است.
این گزینه از طریق رجیستر سیستمی هم قابل تغییر است:
LB-9033 : disable (when on)/enable (when off) HMI upload function
11- در صورت فعال سازی این گزینه اگر ارتباط PLC در ابتدا برقرار باشد و بعد جدا شود، یک آیکون در سمت راست پایین المان مربوط به آن شبکه نمایش داده می شود.
12- در صورت فعال سازی، بعد از اینکه عملکرد HMIبه واسطه یک خطای غیر منتظره در دوره زمانی مشخص متوقف می شود، watch HMI ، dogرا ری استارت خواهدکرد. البته زمان Watch dogهم قابل تنظیم است.
این گزینه از طریق رجیستر سیستمی هم قابل تغییر است:
LB-9049 : disable/enable watch dog
LW-11456 (16bit) : watch dog timeout (3 ~ 10), unit : second (Supported OS version : 20180426 or later)

پارامترهای سیستم - Remote
در منوی Home، درگزینه System Parameters حدودا 11زبانه وجود دارد که ان شاء الله در قسمتهای آینده بقیه موارد را توضیح خواهیم داد. این قسمت مربوط به بعضی از تنظیمات ارتباط از راه دور ( Remote) میباشد، مانند تنظیمات سرویس ، VNCدسترسی به ارتباط از راه دور با رجیسترهای مربوطه و ... .
نکته: موارد دو ستاره، رجیستر های سیستمی برای کنترل گزینه مورد نظر میباشند.
 در تب Remote،
1- اولین گزینه از تب Remote ممنوعیت ارتباط یک HMI از نوع Remote با این دستگاه است.
** LB-9044 : disable remote control (when ON)
2- این گزینه برای ممنوعیت دسترسی HMIهای نوع Remote از خواندن پسورد های (پروژه و کاربر) این دستگاه است.
** LB-9053 : prohibit password remote-read operation (when ON)
3- این گزینه هم برای ممنوعیت دسترسی HMIهای نوع Remote از نوشتن پسوورد های (پروژه و کاربر) این دستگاه است.
** LB-9054 : prohibit password remote-write operation (when ON)

 در قسمت VNC Server :
4- در اینجاگزینه فعال سازی باعث می شود ارتباط VNCبدون پسوورد برقرار شود.
** LB-12089 : VNC password free (when ON)
5- در صورت فعالسازی این گزینه، کلمه عبور تنظیم شده در اینجا، به عنوان کلمه عبور سرویس VNCجایگزین میشود.
** LW-9530 (4 words) : VNC server password
6- و کنترل اینکه HMIفقط قابل مانیتور کردن با VNCباشد و قابلیت کنترل نداشته باشد.
** LB-12088 : enable VNC monitor mode (when ON)
7- این گزینه فعال سازی EasyAccess 1.0 است که البته منسوخ شده و در تاریخ 31دسامبر 2022 پایان مییابد.
8- انتخاب سرور مربوط به سرویس EasyAccess 2.0 براساس محل نصب HMI که برای ایران باید Global باشد.

نکته: سرویس های VNCو EasyAccess2.0 دارای مبحث گسترده تر و تنظیمات بیشتری هستند که در اینجا نمیگنجد برای کسب اطلاعات بیشتر به راهنمای نرم افزار یا فایل راهنمای اصلی در این لینک مراجعه کنید.

فصل دوم - قسمت :8
تنظیمات امنیت
تنظیمات مربوط به امنیت کاربران، سطوح دستسی و امنیت فایل پروژه

در منوی ،Homeدرگزینه System Parametersحدودا 11زبانه وجود دارد که ان شاء الله در قسمتهای آینده بقیه موارد را توضیحخواهیم داد. این قسمت ( )Securityمربوط به بعضی از تنظیمات امنیتی، حساب های کاربری، دسترسی ها وکلمات عبور میباشد.
در قسمت Securityیا امنیت ما دو حالت تعیین کلمه عبور یا پسوورد را داریم.
.1در حالت اول که با نام General modeاست، سطح مختلف دسترسی ها براساس کلمه عبور تعیین می شوند.
.2تا 12نوع کاربر را می توانید فعال سازی کنید. پسووردها هم عدد هستند.
.3دقت کنیدکه این جا سطح دسترسی بر اساس Classها تعیین میشود، مثلا می توانید کاربری را بصورتی تنظیم کنیدکه به ClassBوClassF دستزسی داشته باشد

4در Editableبا فعال سازی Read-onlyتعیین میکنیم که این صفحه Securityفقط با زدن یک پسوورد قابل ویرایش باشد،
.5و اینکه پسوورد ها دیده شوند یا خیر.

نکته: در حالت امنیت ساده، برای ورود/خروج به حساب های کاربری، باید از رجیستر های سیستمی استفاده کرد.

6در حالت دوم که حالت امنیت پیشرفته نام دارد، حداثر11کاربر قابل تنظیم است. اگر از ابزار Administrator Toolsاستفاده کنید تا 127کاربر قابل تنظیم است.
.7با فعال سازی گزینه اول بعد از دانلود فایل پروژه، حساب های کاربری موجود در HMIپاک نخواهند شد. در غیر اینصورت اطلاعات اینجاجایگزین اطلاعات HMIخواهند شد.
.8نوع پسووردها هم بصورت عدد و کاراکتر هستند.
.9فعال سازی Secret Userباعث می شود نام کاربری شما در المان Option Listدیده نشود .
.10گزینه Administratorکاربر مدیریت است که تمام دسترسی ها را دارد. این نوع کاربر می تواند بصورت مخفی هم دربیاید.
.11گزینه Control Addressبرای کن یتل موارد امنیتی با رجیسترهای تعیین شده است. برای اطلاعات بیشتر به راهنمای داخلی نرم افزار ( )F1یا فایل اصلی راهنما مراجعه کنید

نکته: در حالت امنیت پیشرفته برای ورود به حساب های کاربری، اضافه کردن یا حذف کاربران، تغیین کلمه عبور و ... می توانید از صفحات آماده 70تا 74موجود در نرم افزار استفاده کنید:

12پسوورد مربوط به فایل پروژه که قابل فعال سازی و تغییر است. این کلمه عبور پس از باز کردن فایل پروژه مورد نیاز است.
.13در صورت فعال سازی این گزینه، اگر فلش مموری به HMIمتصل شود، به حساب مربوطه متصل خواهید شد و با جدا کردن USBکاربر مربوطه Log outمی شود. البته باید فایل خاصی توسط Administrator Toolsبرای این USBساخته بشود. برای این منظور، در Administrator Toolsو USB Security Keyنام کاربری و کلمه عبور رو وارد می کنید (برای کاربری که می خواهید با اتصال فلش مموری به ، HMIسطح های دسترسی مربوطه به او فعال شود). برای اطلاعات بیشتر به راهنمای داخلی نرم افزار ( )F1یا فایل اصلی راهنما مراجعه کنید.

ترجمه/تدوین: بهنام تاجیک
