اینورتر ال اس سری IP5A

استعلام بگیرید (بدون مالیات)
تحلیل و بررسی کوتاه خرید اینورتر کره ای 7٫5 کیلووات ورودی تکفاز SV075IP5A-2 توان 7.5KW ولتاژ ورودی 220 ولت دارای رابط ارتباطی RS485 LS Bus/Modbus RTU درجه حفاظتی IP20

اینورتر ال اس سری IP5A

اینورتر ال اس سری IP5A، اینورتر ال اس سری IG5A، اینورتر ال اس سری IS7، اینورتر ال اس سری IC5، اینورتر ال اس سری H100 و... تولیدات کمپانی ال اس در زمینه اینورتر و محصولات اتوماسیون صنعتی است. در ادامه به بررسی بیشتر اینورتر ال اس سری IP5Aخواهیم پرداخت و ویژگی‌ها و مشخصات فنی آن را بیان خواهیم کرد.

اینورتر ال اس سری  IE5

ویژگی‌های اینورتر ال اس سری IP5A

در این بخش به بررسی ویژگی‌های این مدل اینورتر ال اس خواهیم پرداخت:
• اینورتر ال اس سری IP5A، با رنج توانی 1 تا 4 کیلووات تولید شده و کارایی بالایی دارد.
• فرکانس متغیر (VFD)
• خروجی سه فاز 200 و 230 وات
• سهولت کاربری
• با در نظر گرفتن دمای محیط، iP5A می‌تواند به طور خودکار فرکانس حامل (مدولاسیون) را تنظیم کند.
• به دلیل عملکردهای موثر و الگوریتم‌های حفاظتی، iP5A عملکرد ثابتی را ارائه می‌دهد.
• با وجود نوسانات برق خارجی
• دارای ولوم تغییر فرکانس
• کنترل مقرون به صرفه و همزمان حداکثر هشت موتور بدون نیاز به کنترل کننده‌های خارجی فراهم می‌کند.
• استاندارد ظرفیت نامی 220 ولت
• حداکثر ولتاژ خروجی بیش از ولتاژ ورودی افزایش نمی‌یابد و ولتاژ خروجی را می‌توان زیر سطح ولتاژ ورودی تنظیم کرد.
• عملکرد خواب و بیداری صرفه جویی در انرژی را از طریق عملکردهای Sleep و Wake-Up iP5A به امکان پذیر می‌کند. این امر درایو را قادر می‌سازد تا در شرایط کم بار برنامه ریزی شده توسط کاربر به طور خودکار خاموش شود و در صورت تقاضای فرآیند دوباره راه اندازی شود.
• دارای پورت شبکه RS485
• امکان پشتیبانی از گروه ماکروها و فانکشن‌های محافظتی الکترو ترمال
• اندازه بسیار کوچک (حداقل 5 درصد از مدل‌های دیگر این برند کوچک‌تر است)
• توقف ایمنی، هنگامی که قطع برق غیرمنتظره منبع تغذیه را مسدود کند، اینورتر موتور را با استفاده از انرژی بار متوقف می‌کند که از وقوع مجدد حوادث جلوگیری می‌کند (تنظیم پارامتر لازم است)
• دارای گشتاور قوی
• هنگام استفاده از درایو در شرایط مرطوب، عملکرد پیش گرمایش هم از موتور و هم از خروجی درایو محافظت می‌کند
• دارای کلید ریست خطا و توقف
• دارای کنترلی دوگانه PNP/NPN
• دارای شبکه ارتباطی مدوباس
• تغییر بار ممکن است باعث تلفات انرژی شود، اما کنترل بهینه شار iP5A باعث صرفه جویی در مصرف انرژی می شود.
• مناسب برای کارهای عمومی صنعتی

دستگاه ثانوی اینورتر ال اس سری IP5A

در جدول زیر MCCB (مدار شکن قالبی) و MC (کنتاکتور مغناطیسی) را می‌توانید مشاهده کنید:

دستگاه ثانوی اینورتر ال اس سری  IP5A

مقاومت DB خارجی اینورتر ال اس IP5A

iP5A مقاومت DB داخلی روی پشته برق به عنوان نصب کارخانه ندارد و واحد DB خارجی و مقاومت (اختیاری) باید نصب شود. برای جزئیات بیشتر به جدول زیر مراجعه کنید (ED: 5٪، زمان ترمز مداوم: 15 ثانیه). اگر وظیفه فعال کردن (%ED) باشد به 10% افزایش یافته است، از مقاومت خارجی DB با درجه وات دو برابر استفاده کنید.

مقاومت DB خارجی اینورتر ال اس  IP5A

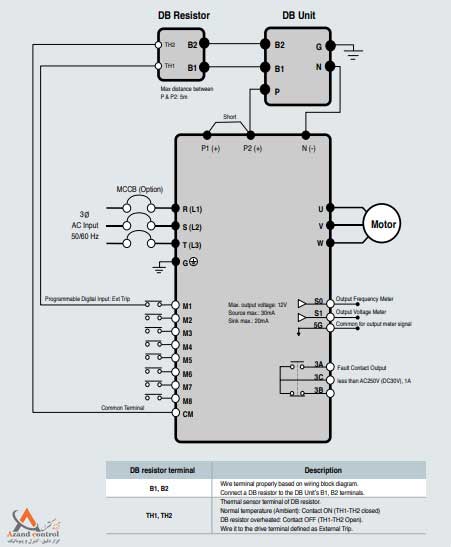

سیم کشی واحد DB و مقاومت DB

در تصویر زیر سیم کشی واحد DB و مقاومت DB اینورتر ال اس سری IP5A را مشاهده خواهید کرد:

سیم کشی واحد DB و مقاومت DB اینورتر ال اس سری IP5A

صفحه نمایش کاربر پسند ال اس IP5A

در شکل زیر می‌توانید عملکرد صفحه نمایش اینورتر ال اس سری IP5A را مشاهده کنید. در ادامه به شرح بیشتر آن می‌پردازیم:

صفحه کلید اینورتر ال اس سری IP5A

1. ورودی NPN/PNP: دارای ورودی NPN و PNP است و شما می‌توانید یکی از آن‌ها به راحتی انتخاب کنید
2. پیشنهاد I/O فراوان: ورودی- خروجی فراوانی را ارائه می‌دهد.
3. واحدهای مختلف نمایشگر ورودی/خروجی: صفحه نمایش iP5A را می‌توان در انواع مختلف کالیبره کرد
4. RS485 داخلی و ارتباط اختیاری: RS485 داخلی امکان برقراری ارتباط بدون گزینه خارجی را فراهم می‌کند. با این حال، بردهای ارتباطی اختیاری iP5A را قادر می‌سازد تا به BMS و اکثر سیستم‌های صنعتی متصل شود.
5. کندانسور با عمر طولانی و چارچوب ساده: از کندانسور با عمر طولانی استفاده کرده و امکان تعمیر و نگهداری آسان را فراهم می‌کند.
6. نمایش زمان مصرف: زمان مصرف قطعات را نمایش می‌دهد تا کاربران بتوانند به موقع آن‌ها را جایگزین کنند.
7. برد ترمینال: برد ترمینال قابل جابجایی، فن خارجی موجود است. کنترل روشن/خاموش فن خنک کننده.

نحوه کد خوانی اینورتر ال اس سری IP5A

بر روی اینورتر ال اس سری IP5A یک پلاک نصب شده است که مشخصات محصول بر روی آن درج شده است در شکل زیر می‌توانید این پلاک را مشاهده کنید و در ادامه نحوه خوانش آن را شرح می‌دهیم:

کد خوانی اینورتر ال اس سری IP5A

• SV: بیانگر نام محصول است
• 0055: بیانگر رتبه موتور است که برابر است با 5.5 کیلووات
• IP5A: بیانگر سری محصول است
• 2: بیانگر ولتاژ ورودی که برابر است با 1 فاز 200 تا 230 وات
• NE: بیانگر بدون صفحه کلید و UL محصور شده نوع 1

سیم کشی و اتصالات اینورتر ال اس

در تصویر زیر اتصالات و سیم کشی اینورتر ال اس سری IP5A را می‌توانید مشاهده کنید:

اتصالات و سیم کشی اینورتر ال اس سری IP5A

کاربرد اینورتر ال اس سری IP5A

اینورتر ال اس سری IP5A بسیار مناسب برای استفاد در مصارف عمومی و صنعتی مانند: ماشین‌سازی سطح پایین، فن‌های متوسط، پمپ‌های متوسط و نوار نقاله‌های کوچک و... است. برای خرید اینورتر ال اس سری IP5A می‌توانید به فروشگاه آزند کنترل نمایندگی اینورتر ال اس مراجعه کنید و یا قیمت آن را از طرق واتساپ استعلام بگیرید.
