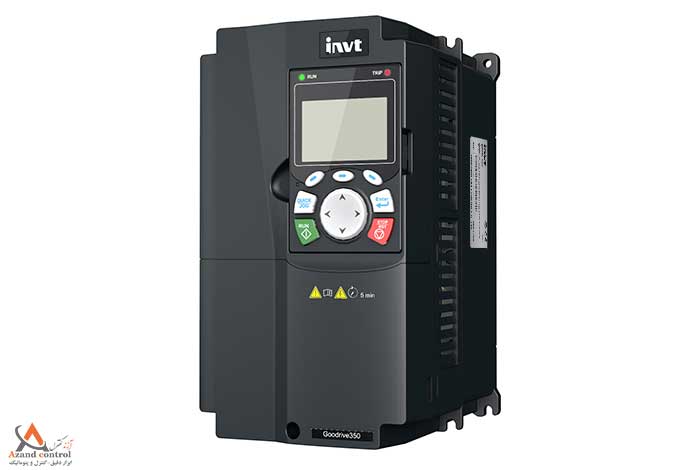

اینورتر اینوت سری GD350A
اینورتر اینوت سری GD350A
اینورتر اینوت سری GD350A یک اینورتر جدید با کارایی بالا است. که دارای کارت PG، کارت PLC، کارت ارتباطی و کارت IO بسیار توسعه پذیر و انعطاف پذیر است و نیازهای صنایع مختلف را برآورده میکند. این مدل برای بازارهای تجهیزات OEM متوسط و بالا طراحی شده است، که عمدتاً کاربردهای چاپ و بسته بندی، تجهیزات سیم پیچ، ماشین آلات کاغذ، تجهیزات برش، ماشین آلات نساجی، HVAC و غیره را پوشش میدهد.
ویژگیهای اینورتر اینوت سری GD350
از ویژگیهای این مدل اینورتر اینوت میتوان موارد زیر را نام برد:
- این مدل اینورتر اینوت توانایی دریافت سیگنال ورودی پالس AB با سرعت بالا را دارد، که برنامه حلقه بسته ساده را تشکیل میدهد.
- این مدل یک برنامه کاربردی حلقه بسته مقرون به صرفه را ارائه میدهد
- برنامه ایمنتر و قابل اطمینانتر که امکان خاموش کردن گشتاور امنیتی STO را به راحتی و طبق استاندارهای بین المللی انجام میدهد.
- پشتیبانی از موتور سنکرون، ناهمزمان
- از حالتهای ارتباطی جریان اصلی متعدد پشتیبانی میکند
- دارای پورت ارتباطی استاندارد 485 است
- دارای کشش پذیری بالا
- برنامه در اینورتر اینوت سری GD350A بدون باز کردن کابینت کنترل الکترونیکی نیز قابل اجرا است
- امکان نظارت از راه دور و اتصال به مواد وجود دارد
- دارای کارت PLC اختیاری و دیگر انواع کارتها مانند: کارت ورودی- خروجی، کارت PG، کارت ارتباطی و غیره که میتواند نیازهای بسیاری از انواع کارتهای توسعه را به طور همزمان برآورده کند.
- امکان اتصال و پشتیبانی کارتهای توسعه اختیاری مانند اترنت، CANopen، Profibus DP، بلوتوث، Profinet.
- امکان کارکرد بدون سیم
- امکان پشتیبانی از توسعه ثانویه مشتری
- امکان استفاده از برنامه تلفن همراه به جای صفحه کلید و فشار دادن کلید به شکل سنتی
- دسترسی سریع و آسان به اینترنت از طریق تلفن همراه
- از فناوری فیلتر دیجیتال استفاده می کند و برای بهبود سازگاری الکترومغناطیسی و دریافت پایدار سیگنال رمزگذار از راه دور از کارت 8.PG استفاده شده است.
- در مقایسه با مدلهای دیگر عملکرد ضد پارگی دو برابر شده است.
- دارای واحد ترمز داخلی و بخش قدرت
- نیاز به فضای کم برای نصب
- دارای دو نوع واحد ترمز داخلی استاندارد و واحد ترمز داخلی اختیاری که واحد ترمز داخلی استاندارد دارای 1.5 تا 37 کیلووات و اختیاری 54 تا 110 کیلو وات است
- دارای راکتور DC داخلی با توان 110 کیلووات
- امکان بارگیری برنامه با سرعت بالا و راحتی زیاد با رابط پورت USB
- با uplink خارجی امکان ضبط منحنی عملکرد اینورتر وجود دارد که برای نگهداری و تجزیه و تحلیل دادهها بسیار مناسب است.
- دارای سطح SIL2
- مناسب برای استفاده در کمپرسور
- دارای استاندارد بین المللی 2 HDI
- اینورتر اینوت سری GD350A را می توان به عنوان منبع سرعت استفاده کرد
- دارای LCD استاندارد که دارای امکاناتی مانند: پارامترهای اینورتر آپلود و دانلود، امکان تعریف نظارت و پارامترهای اشکال زدایی، دارای تابع فهرست دایرکتوری و... است
- امکان حداکثر پشتیبانی 110 کیلووات
- دارای ولتاژ ورودی سه فاز
نحوه کد خوانی اینورتر اینوت سری GD350A
بر روی تمام محصولات اینوت یک کد پلاک نصب است که مشخصات محصول را شرح میدهد این مشخصات به شرح زیر است.
GD350-5R5G-4
- GD350: این متن نشان دهنده مدل اینورتر است
- 5R5G: بیانگر گشتاور متغییر و ثابت
- 4: بیانگر رنج ولتاژ
جدول مقادیر نامی و کد مشخصه
جدول نامی اینورتر اینوت سری GD350A به شرح زیر است:
مزایای اینورتر اینوت سری GD350
از مزایای این مدل میتوان به موارد زیر اشاره کرد:
- رل اعلام هشدارهای اختصاصی متناسب با تمام ورودی- خروجیهای فوق الذکر از قبیل: فشار بالای هوا، دمای بالا یا پایین روغن، وضعیت فیلترهای روغن، هوا و سپراتور ، حفاظت دمای بدنه موتور و...
- توقف اتوماتیک کمپرسور در صورت تجاوز مقادیر از حدود تنظیم شده
- حفاظت Load-Under برای تشخیص بریدن تسمه و...
- امکان غیر فعال کردن حفاظت Voltage-Under در شبکههای برق کیفیت پایین
- سایر حفاظتهای مهم مانند توالی فاز، اضافه بار، اضافه ولتاژ، اتصال کوتاه، کنترل فاز ورودی- خروجی و ...
- کاهش هارمونیک تولید شده مطابق استاندارد 12-3-61000 EN
- افزایش طول عمر خازنهای Link-DC و افزایش ضریب توان ورودی
- عدم نیاز به چوک ورودی گران قیمت و حجیم، کاهش فضای مورد نیاز
- کاهش انتشار نویز روی شبکه و تجهیزات حساس پیرامون مطابق استاندارد C3 3-IEC61800
- فیلتر EMC عدم نیاز به هزینه برای خرید فیلترهای نویز گران قیمت
- امکان unloading/Loading به صورت اتوماتیک بر مبنای فشارهای تنظیم شده
- کنترل PID اختصاصی، کاهش مصرف کنترل و تثبیت فشار هوای خروجی با قابلیت PID اختصاصی کمپرسور در حالت Loading
- قابلیت Wakeup/Sleep پیشرفته برای حالت Unloading
- تنظیم هوشمند خروجی جهت مینیمم کردن مصرف انرژی کمپرسور
- کنترل OFF/ON فن کمپرسور به صورت ترموستاتیک متناسب با دمای روغن
- دارای کنت PIDاختصاصی دمای روغن – مناسب برای اینورتر احتمالی فن
- حفاظت فن کمپرسور با ورودی اختصاصی ترانسفورماتورهای جریان CT یا رله اضافه بار مربوط به آن
- 2 عدد ورودی آنالوگ برای سنسور فشار هوا و فشار روغن 20mA-4/10v-0))
- 2 عدد ورودی Pt100 برای سنسور دمای روغن و دمای هوای خروجی
- امکان اتصال سنسور فیلتر هوا، فیلتر روغن، فیلتر سپراتور، دمای بدنه موتور، کلید کندور و ...
- دارای ورودی فرمان برای توقف اضطراری فرمان خروجی برای کنترل شیربرقی، تله آبگیر و ...
ترمینال پاور درایو اینوت
در شکل زیر ترمینال این درایو را میتوانید مشاهده کنید.
اجزای تشکیل دهنده اینور اینوت GD350
اجزای تشکیل دهنده این مدل اینورتر اینوت شامل: درپوش، کیپد، ترمینال ورودی و خروجی، کارت جانبی، رابط کیپد، فن و... است که میتوانید در شکل زیر مشاهده کنید:
دیاگرام ورودی خروجی اصلی اینورتر اینوت GD350
در این بخش دیاگرامهای اصلی این سری اینورتر را میتوانید در شکل زیر مشاهده کنید:
همان طور که در شکل بالا مشاهده میکنید، مقاومت ترمز، راکتور ورودی فیلتر ورودی، قسمت فیوز، راکتور DC، راکتور خروجی و فیلتر خروجی به صورت آپشنال است.
کاربرد اینورتر اینوت سری GD350
اینورتر اینوت سری GD350 در مواردی زیادی مانند: دستگاه سنگ شکن، ماشین آلات نورد، دستگاه های CNC، آسانسور و پله برقی، تولیدات مواد شیمیایی، کانوایر، نوار نقاله ها، دستگاه پرس صنعتی، اکسترودرها، کمپرسورهای صنعتی، ماشین آلات سیم و کابل، میکسرها، دستگاه آسیاب، سروو درایو، بالابر و جرثقیل، فن و پمپ و مواردی از این دست کاربرد دارد.
خرید اینورتر اینوت سری GD350A
برای استعلام قیمت و خرید اینورتر اینوت سری GD350A میتوانید، از طریق واتساپ از آزند کنترل؛ نمایندگی اینورتر اینوت استعلام بگیرید.
